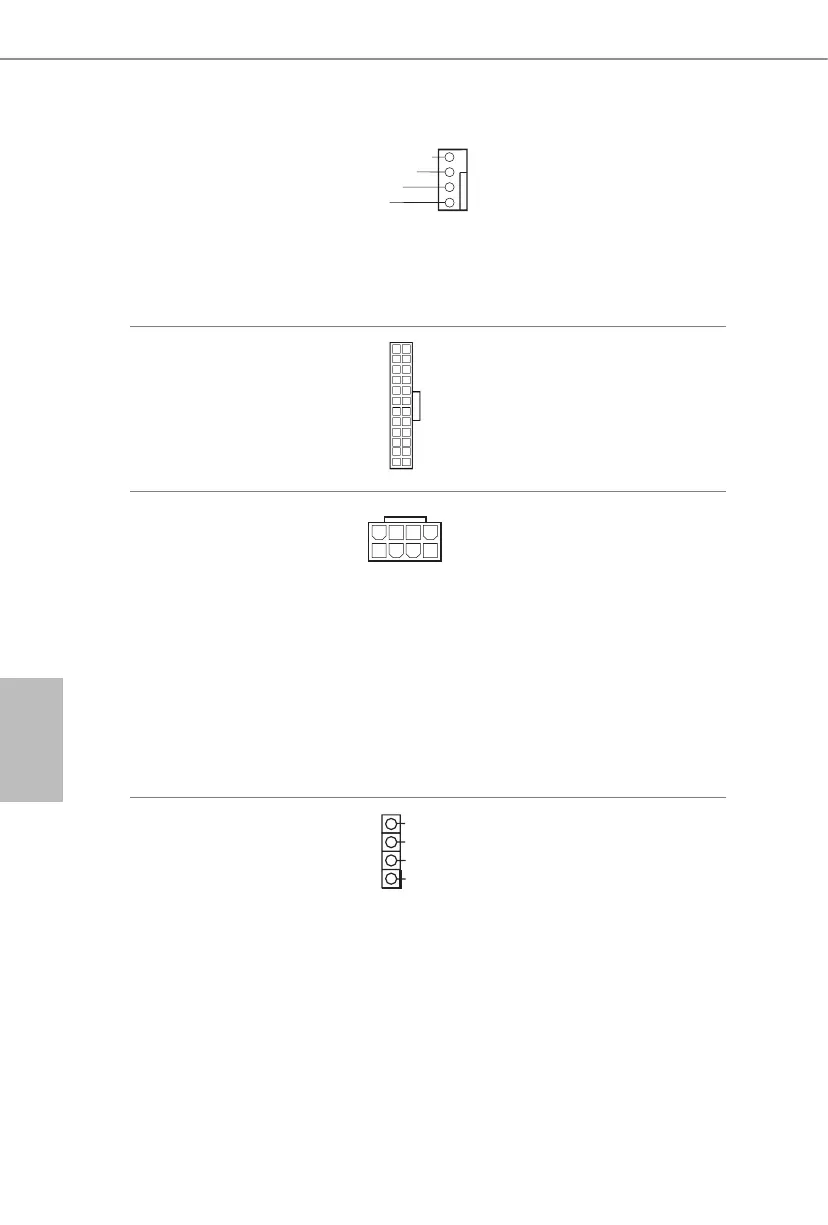

Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр.1, № 3)
Эта материнская плата снабжена
4-контактным разъемом для
малошумящего вентилятора
ЦП. Если вы собираетесь
подключить 3-контактный
вентилятор охлаждения
процессора, подключайте его к
контактам 1-3.
Разъем питания АТХ
(24-контакта, ATXPWR1)
(см. стр. 1, № 6)
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ.
Разъем питания АТХ 12 В
(8-контактов, ATX12V1)
(см. стр. 1, № 2)
Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ 12 В.
Чтобы использовать
4-контактный разъем питания
ATX, подключите его вдоль
контакта 1 и контакта 5.
*Внимание! Убедитесь,
что подключенный кабель
питания предназначен для
ЦП, а не для видеокарты. Не
подключайте кабель питания
PCIe к этому разъему.
Колодка светодиодной
RGB-подсветки
(4-контактная, RGB_
LED1)
(см. стр. 1, № 5)
Колодка RGB-подсветки
служит для подключения
удлинительного кабеля
светодиодной RGB-подсветки,
которая позволяет реализовать
различные световые эффекты.
Внимание! Категорически
запрещается подключать
кабель светодиодной RGB-
подсветки с нарушением
полярности, так как это может
привести к его повреждению.
* Дополнительные сведения об
использовании этой колодки
см. на стр.33.
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
4
2
3
1
12
1
24
13
12V
G
R
B
1
