ASROCK H670M-ITX/ax User Manual

100
Русский

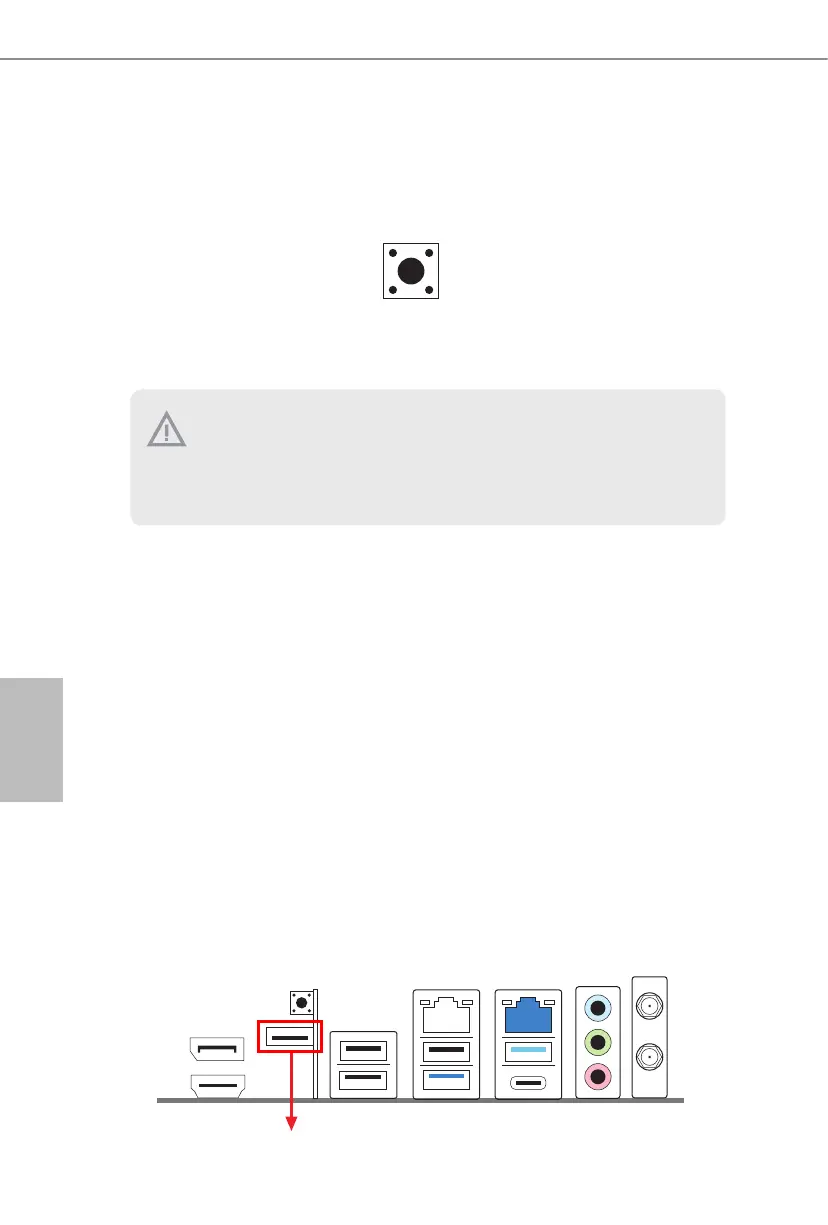

Кнопка прошивки BIOS
(BIOS_FB1_PH1)
(См. стр. 3, № . 2)
Кнопка BIOS Flashback
позволяет прошивать BIOS.
1.5 Смарт-кнопка
Материнская плата оснащена смарт-кнопкой: Кнопка прошивки BIOS позволяет
прошивать BIOS.
Функция прошивки BIOS от ASRock позволяет обновлять BIOS, не включая систему и не используя
процессор.
Перед использованием функции прошивки BIOS приостановите BitLocker и любое
шифрование или службу безопасности, зависящие от TPM. Убедитесь, что вы уже
сохранили и создали резервную копию ключа восстановления. Если ключ восстановления
отсутствует при активном шифровании, данные останутся зашифрованными, и
система не загрузится в операционную систему. Перед обновлением BIOS рекомендуется
отключить fTPM. В противном случае может произойти непрогнозируемый отказ.
Для использования функции прошивки BIOS с помощью USB-накопителя выполните следующие
действия.
1. Скачайте новейший файл BIOS с веб-сайта ASRock: http://www.asrock.com.
2. Скопируйте файл BIOS на флеш-накопитель USB. Флеш-накопитель USB должен использовать
файловую систему FAT32.
3. Распакуйте файл BIOS из zip-архива.
4. Переименуйте файл на "creative.rom" и сохраните его в корневом каталоге Х: Флеш-накопитель
USB
5. Подключите 24-контактный разъем питания к системной плате. Затем включите переключатель
переменного тока на источнике питания.
*Включать систему не требуется.
6. Подключите USB-накопитель к порту USB для прошивки BIOS.
7. Примерно 3секунды удерживайте нажатым переключатель прошивки BIOS. Затем
светодиодный индикатор начинает попеременно мигать зеленым и желтым.
8. Подождите, пока светодиодный индикатор не перестанет мигать и не загорится зеленым,
указывая на то, что прошивка BIOS завершена.
* Если индикатор светится желтым, это означает ошибку в процессе прошивки BIOS. Убедитесь,
что USB-накопитель подключен к порту USB для прошивки BIOS.
** Если светодиод совсем не загорается, отсоедините питание от системы и извлеките/
отключите батарею КМОП от системной платы на несколько минут. Снова подключите
питание и батарею и повторите попытку.
Порт USB для прошивки BIOS

ASROCK H670M-ITX/ax Specifications

General

Processor socket	LGA 1700
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Ethernet LAN	Yes
LAN controller	Dragon RTL8125BG
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
Top Wi-Fi standard	Wi-Fi 6E (802.11ax)
Ethernet interface type	2.5 Gigabit Ethernet
Audio chip	Realtek ALC897
Component for	PC
Motherboard chipset	Intel H670
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
Number of M.2 (M) slots	2
Number of SATA III connectors	4
USB 3.2 Gen 2 (3.1 Gen 2) connectors	0
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Maximum resolution	7680 x 4320 pixels
Parallel processing technology support	Not supported
BIOS type	UEFI AMI
ACPI version	6.0
BIOS memory size	128 Mbit
System Management BIOS (SMBIOS) version	2.7
Memory channels	Dual-channel
Memory slots type	DIMM
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	5000 MHz
Cables included	SATA
RAID levels	0, 1, 5, 10
Supported storage drive types	HDD & SSD
Supported storage drive interfaces	M.2, SATA III
Harmonized System (HS) code	84733020
Weight	965 g

Weight and Dimensions

Width	170 mm
Height	70 mm
