111
H670M-IT X/ax
Português

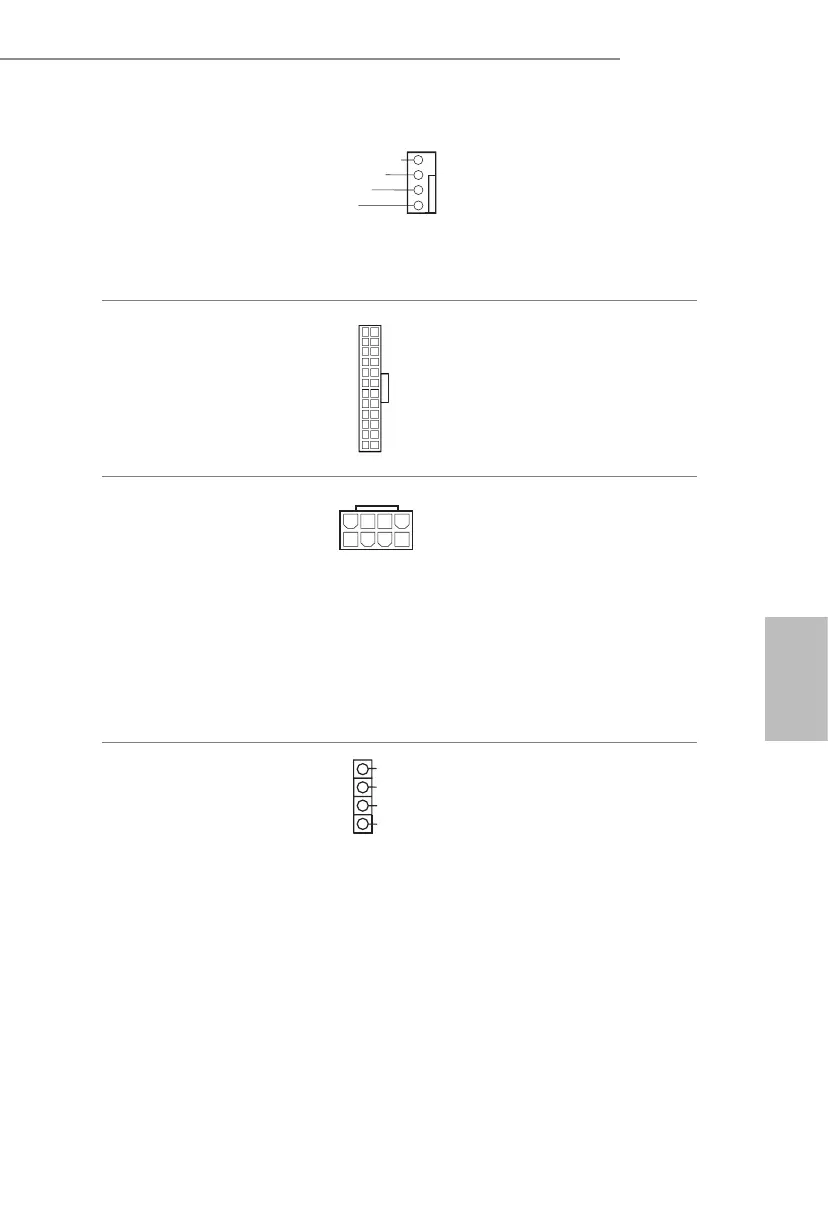

Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 3)
Esta placa mãe inclui um conector
de ventilador da CPU (Ventilador
silencioso) de 4 pinos. Se você
pretende conectar um ventilador
da CPU de 3 pinos, por favor,
conecte-o ao Pino 1-3.
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 6)
12
1
24
13
Esta placa-mãe inclui um
conector de alimentação ATX de
24 pinos.
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 2)
4
1
Esta placa-mãe inclui um conector
de alimentação de 12V ATX de
8 pinos. Para utilizar uma fonte
de alimentação ATX de 4 pinos,
introduza-a no Pino 1 e Pino 5.
*Aviso: Certifique-se que o cabo
de força conectado é para o CPU
e não para a placa gráfica. Não
ligue o cabo de força PCIe a este
conector.
Cabeçote de LED RGB
(RGB_LED1 de 4 pinos)
(ver p.1, N.º 5)
12V
G
R
B
1
Cabeçote RGB é usado para
conectar o cabo de extensão
de LED RGB que permite aos
usuários escolher entre vários
efeitos de iluminação LED.
Atenção: Nunca instale o cabo
RGB LED na orientação errada;
caso contrário, o cabo pode ser
danificado.
*Consulte a página 33 para obter
mais informações sobre esta
plataforma.
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
4
2
3
1
