ASROCK H670M-ITX/ax User Manual

113
H670M-IT X/ax
Português

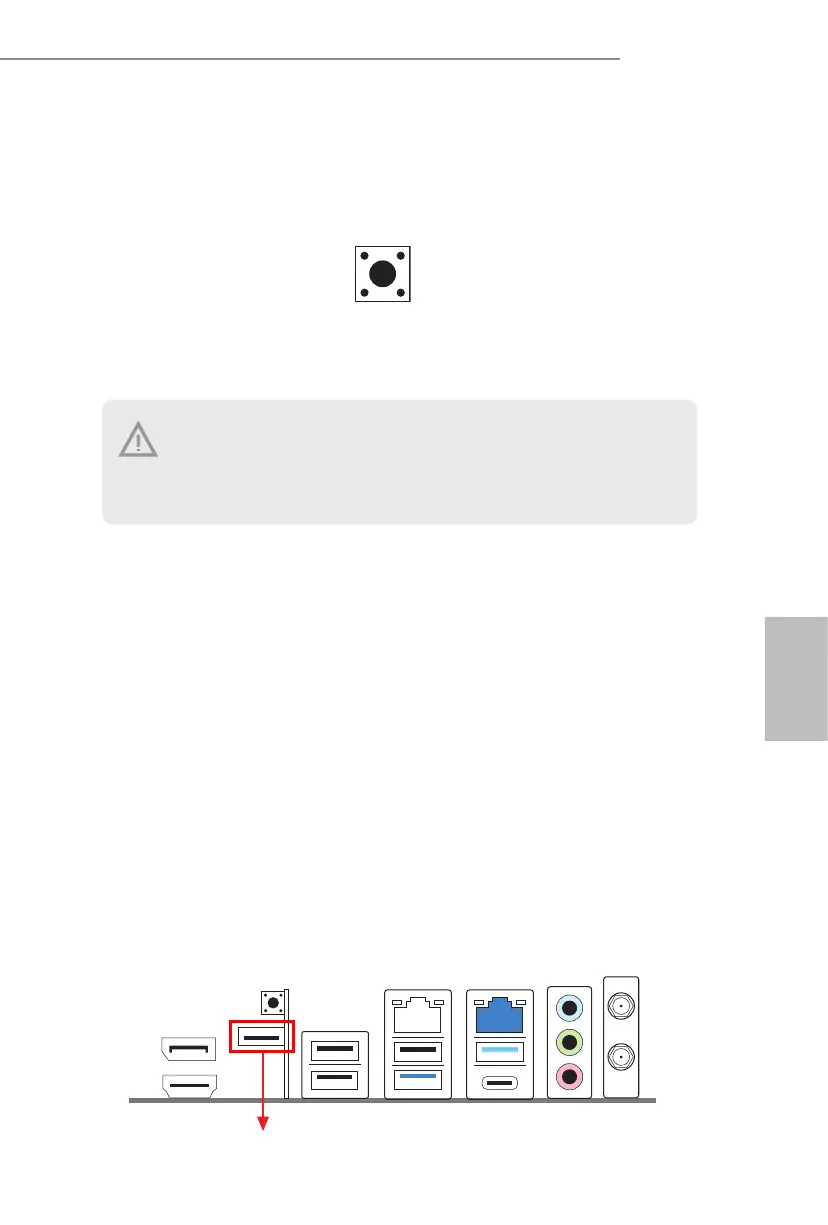

Botão Flashback da BIOS
(BIOS_FB1_PH1)
(ver p.3, N.º 2)
A Chave BIOS Flashback
permite aos usuários limpar a
BIOS.
1.5 Botão Inteligente
A placa mãe tem um botão inteligente: Botão Flashback da BIOS, permitindo aos usuários
limpar a BIOS.
O recurso ASRock BIOS Flashback permite que você atualize o BIOS sem ligar o sistema, mesmo sem a
CPU.
Antes de usar a função Certique-se que você já armazenou e realizou o backup da chave de
recuperação. Se a chave de recuperação estiver faltando enquanto a criptograa esteja ativa, os
dados permanecerão criptografados e o sistema não será reiniciado no sistema operacional. É
recomendado desabilitar o fTPM antes de atualizar o BIOS. De outro modo, pode ocorrer uma
falha imprevista.
Para usar a função USB BIOS Flashback, siga as etapas abaixo.
1. Faça o download do arquivo BIOS mais recente no site da web ASRock: http://www.asrock.com.
2. Copie o arquivo BIOS para sua unidade flash USB. Certifique-se se o sistema de arquivos da sua
unidade flash USB seja FAT32.
3. Extraia o arquivo BIOS do arquivo zipado.
4. Renomeie o arquivo para "creative.rom" e salve-o no diretório raiz de X: Unidade flash USB.
5. Conecte o conector de energia de 24 pinos na placa mãe. Em seguida, ligue o interruptor CA da fonte
de alimentação.
*Não há necessidade de ligar o sistema.
6. Depois, ligue o USB drive na porta USB BIOS Flashback.
7. Pressione o BIOS Flashback Switch por cerca de três segundos. Depois, o LED começa a piscar na cor
verde e amarela alternativamente.
8. Aguarde até que o LED pare de piscar e fique na cor verde fixa, indicando que a intermitência BIOS foi
completada.
* Se a luz do LED se torna amarela sólido, isto significa que o BIOS Flashback não está operando
adequadamente. Certifique-se de conectar a unidade USB à porta USB BIOS Flashback.
** Se o LED não acende mais, então desconecte a alimentação do sistema e remova/desconecte a bateria
CMOS da placa-mãe por diversos minutos. Reconecte a alimentação e a bateria e tente novamente.
Porta USB BIOS Flashback

ASROCK H670M-ITX/ax Specifications

General

Processor socket	LGA 1700
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Ethernet LAN	Yes
LAN controller	Dragon RTL8125BG
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
Top Wi-Fi standard	Wi-Fi 6E (802.11ax)
Ethernet interface type	2.5 Gigabit Ethernet
Audio chip	Realtek ALC897
Component for	PC
Motherboard chipset	Intel H670
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
Number of M.2 (M) slots	2
Number of SATA III connectors	4
USB 3.2 Gen 2 (3.1 Gen 2) connectors	0
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Maximum resolution	7680 x 4320 pixels
Parallel processing technology support	Not supported
BIOS type	UEFI AMI
ACPI version	6.0
BIOS memory size	128 Mbit
System Management BIOS (SMBIOS) version	2.7
Memory channels	Dual-channel
Memory slots type	DIMM
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	5000 MHz
Cables included	SATA
RAID levels	0, 1, 5, 10
Supported storage drive types	HDD & SSD
Supported storage drive interfaces	M.2, SATA III
Harmonized System (HS) code	84733020
Weight	965 g
