58
Français
Français

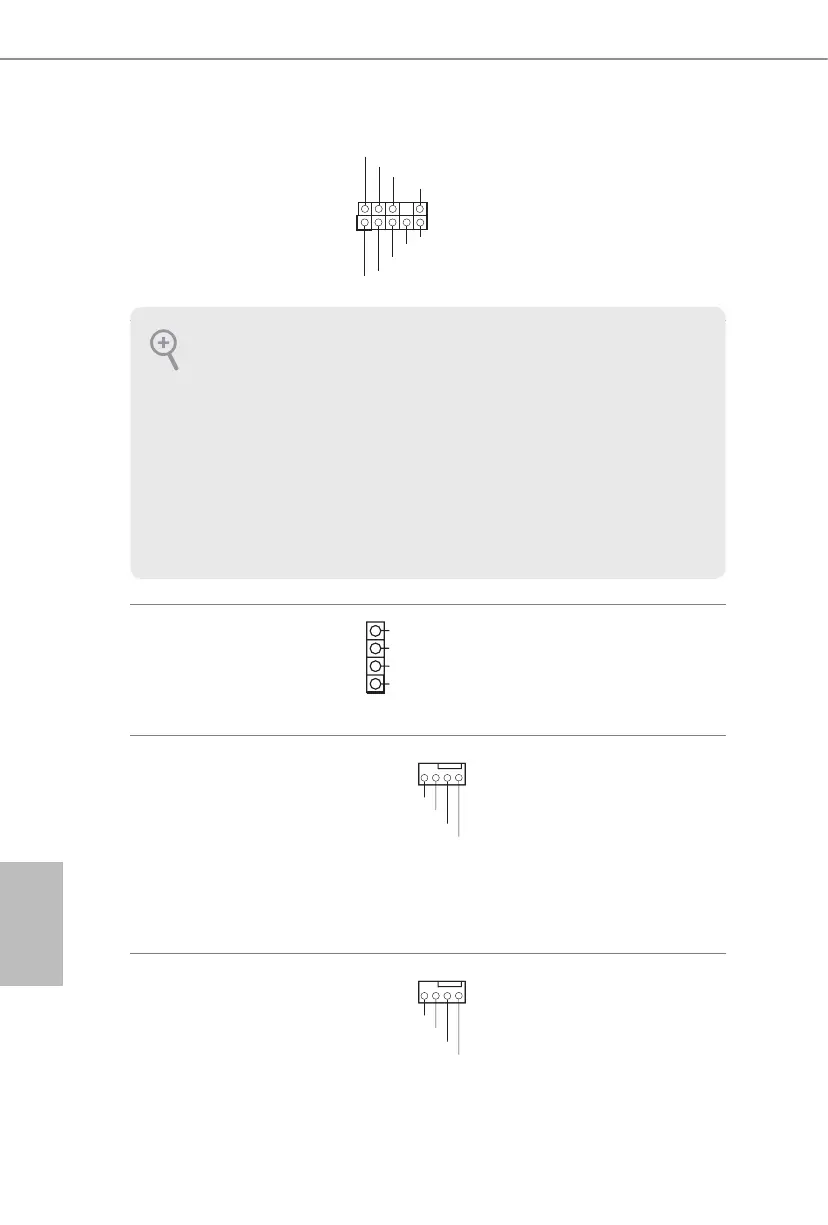

Embase audio du panneau
frontal
(HD_AUDIO1 à 9 broches)
(voir p.1, No. 19)
Cette embase sert au branchement
des appareils audio au panneau
audio frontal.
Embase du haut-parleur
du châssis
(SPEAKER1 à 4 broches)
(voir p.1, No. 18)
DUMMY
SPEAKER
1
DUMMY
+5V
Veuillez brancher le haut-parleur
du châssis sur cette embase.
Connecteurs du
ventilateur de châssis/
pompe à eau
(CHA_FAN1/WP à
4 broches)
(voir p.1, No. 1)
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Cette carte mère est dotée d'un
connecteurs pour ventilateur de
châssis à refroidissement par eau
à 4 broches. Si vous envisagez
de connecter un ventilateur de
refroidisseur d'eau pour châssis à
3 broches, veuillez le brancher sur
la Broche 1-3.
Connecteur du ventilateur
du châssis
(CHA_FAN2 à 4 broches)
(voir p.1, No. 17)
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
Veuillez brancher les câbles du
ventilateur sur le connecteur du
ventilateur, puis reliez le fil noir à
la broche de mise à terre.
1. L’audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche),
mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner
correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel
du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau
frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile
de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle
Realtek et réglez le paramètre «Volume d’enregistrement».
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
