ASROCK H670M-ITX/ax User Manual

61
H670M-IT X/ax
Français
Français

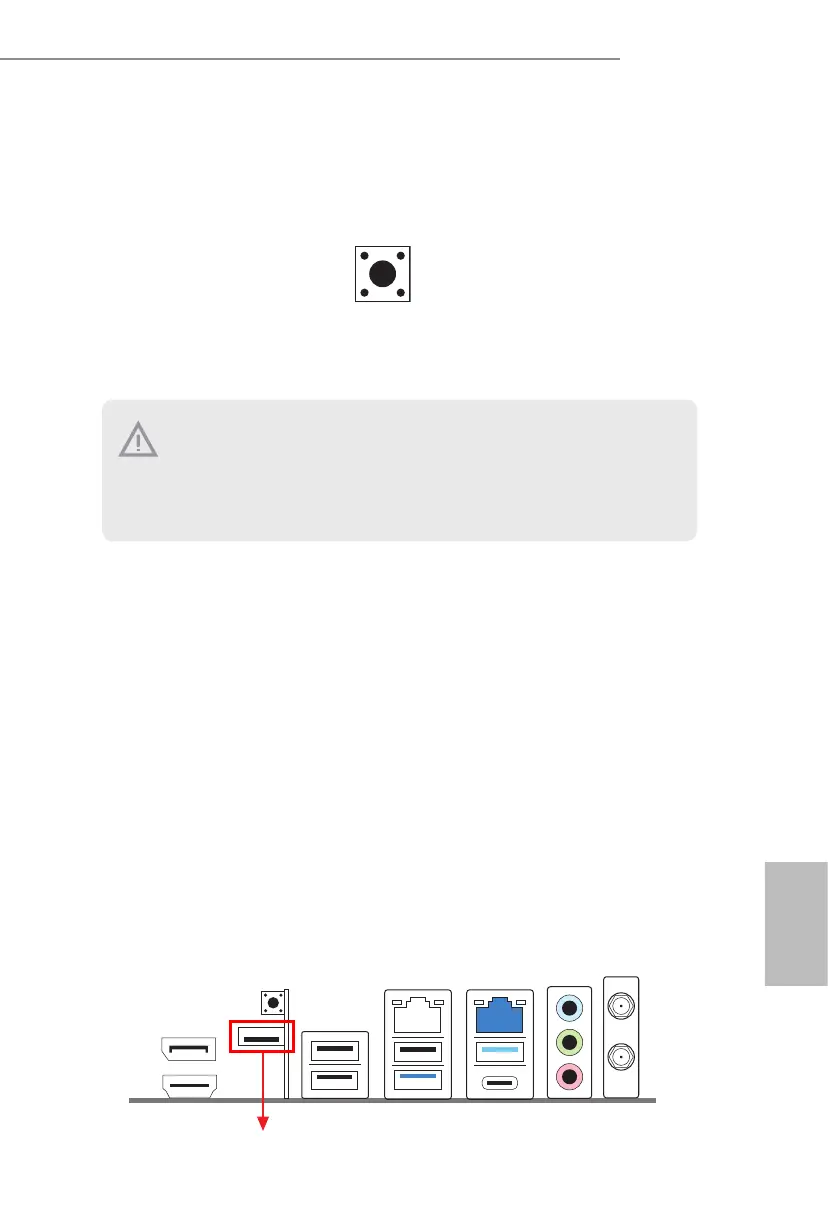

Bouton BIOS Flashback
(BIOS_FB1_PH1)
(voir p.3, No. 2)
Le bouton BIOS Flashback
permet aux utilisateurs de
flasher le BIOS.
1.5 Bouton intelligent
La carte mère est équipée d'un bouton intelligent: Le bouton BIOS Flashback , qui permet
aux utilisateurs de flasher le BIOS.
La fonction ASRock BIOS Flashback vous permet de mettre à jour le BIOS sans allumer le système, même
sans processeur.
Avant d'utiliser la fonction BIOS Flashback, veuillez interrompre BitLocker et tout chirement
ou sécurité reposant sur le TPM. Assurez-vous que vous avez déjà stocké et sauvegardé la clé
de récupération. Si la clé de récupération est manquante alors que le chirement est actif, les
données restent cryptées et le système ne peut pas démarrer sur le système d'exploitation. Il
est recommandé de désactiver fTPM avant de mettre à jour le BIOS. Sinon, une défaillance
imprévisible peut survenir.
Pour utiliser la fonction USB BIOS Flashback, veuillez suivre les étapes ci-dessous.
1. Téléchargez le dernier fichier BIOS sur le site Web d'ASRock: http://www.asrock.com.
2. Copiez le fichier du BIOS sur votre clé USB. Veuillez vous assurer que le système de fichiers de votre clé
USB est FAT32.
3. Procédez à l'extraction du fichier BIOS depuis le fichier zip.
4. Renommez le fichier à "creative.rom" et enregistrez-le dans le répertoire racine de X : Clé USB.
5. Branchez le connecteur d'alimentation 24 broches sur la carte mère. Allumez ensuite l'interrupteur CA
de l'alimentation électrique.
*Il n'est pas nécessaire d'allumer le système.
6. Branchez ensuite votre clé USB dans le port BIOS Flashback USB.
7. Appuyez sur le bouton BIOS Flashback pendant environ trois secondes. La LED commence alors à
clignoter alternativement en vert et jaune.
8. Attendez que la LED arrête de clignoter et devienne vert fixe, ce qui indique que le flashage du BIOS est
terminé.
* Si l'indicateur LED devient jaune fixe, cela signifie que la fonction BIOS Flashback ne fonctionne pas
correctement. Veuillez vous assurer d'avoir brancher la clé USB sur le port USB BIOS Flashback.
** Si la LED ne s’allume pas du tout, veuillez débrancher l’alimentation du système et retirer/déconnecter
la pile CMOS de la carte mère pendant plusieurs minutes. Rebranchez l’alimentation et la batterie,
puis réessayez.
Port BIOS Flashback USB

ASROCK H670M-ITX/ax Specifications

General

Processor socket	LGA 1700
Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Core i3, Intel Core i5, Intel Core i7, Intel Core i9, Intel Pentium
Maximum number of SMP processors	1
Ethernet LAN	Yes
LAN controller	Dragon RTL8125BG
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax), Wi-Fi 6E (802.11ax)
Top Wi-Fi standard	Wi-Fi 6E (802.11ax)
Ethernet interface type	2.5 Gigabit Ethernet
Audio chip	Realtek ALC897
Component for	PC
Motherboard chipset	Intel H670
Audio output channels	7.1 channels
Motherboard form factor	mini ITX
Number of M.2 (M) slots	2
Number of SATA III connectors	4
USB 3.2 Gen 2 (3.1 Gen 2) connectors	0
DisplayPort version	1.4
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Maximum resolution	7680 x 4320 pixels
Parallel processing technology support	Not supported
BIOS type	UEFI AMI
ACPI version	6.0
BIOS memory size	128 Mbit
System Management BIOS (SMBIOS) version	2.7
Memory channels	Dual-channel
Memory slots type	DIMM
Supported memory types	DDR4-SDRAM
Maximum internal memory	64 GB
Supported memory clock speeds	5000 MHz
Cables included	SATA
RAID levels	0, 1, 5, 10
Supported storage drive types	HDD & SSD
Supported storage drive interfaces	M.2, SATA III
Harmonized System (HS) code	84733020
Weight	965 g

Weight and Dimensions

Width	170 mm
Height	70 mm
