Tilbagemeldinger: Rigle ude
Rigle inde
Magnet
Manuel oplukning *)
Nødudgangsbeslag: ASSA 179C (EL874) (EL874, EL875)
SSA 179D (EL875)
Styreboks: EA452 (EL574, EL575, EL577)
EA453 (EL874, EL875, med eller uden
RE Entry -funktion **)
*) Tilbagemeldingen fra cylinder/vrider er beregnet til at give alarm,
hvis låsen ikke åbnes elektrisk
**) EA453 bliver leveret med fuktionen ”RE Entry” slået fra. Øns-
kes denne funktion, skal forbindelsen mellem 17 - 18 fjernes, og ”Re
Entry” switch (impuls type C,NO)forbindes. Hvis ”Re-Entry” er i brug
efter en mekanisk åbning (cylinder eller dørgreb), forbliver riglen
inde i låsen så længe så længe ”Re-Entry” switchen er trukket.
LåsengodkendelsetilugtvejeefterStandardEN179/EN1125,er
betingetaf,atlåsenikkemodiceresellerændrespånogenmåde
og at låsen installeres og bruges iht. denne manaual.

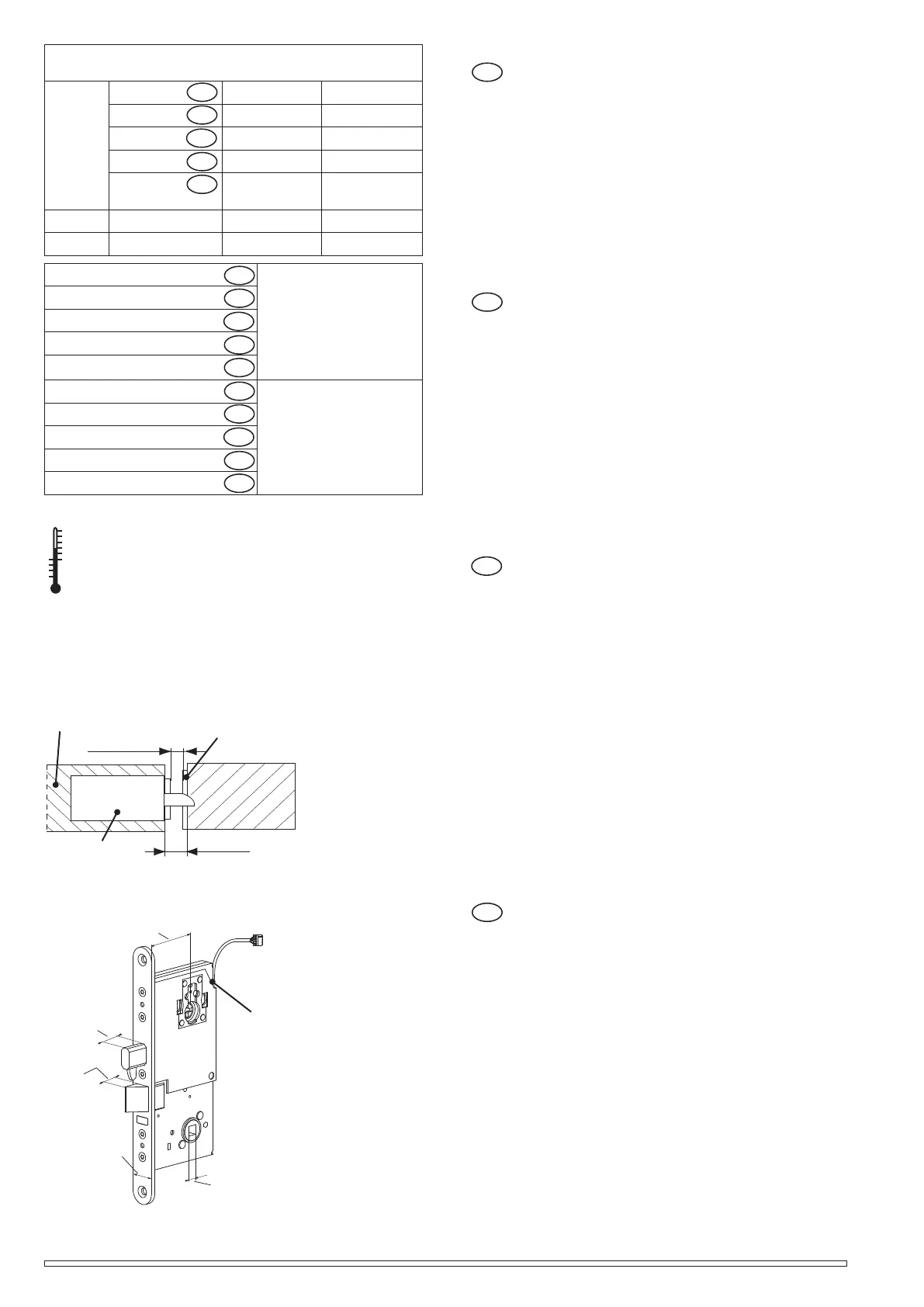

U: 12 – 24 VDC (+/-15%)
12 – 18 VAC (+15/-10%), RMS
I : Max Motordrift Vila
Maks Motordrift Stille
Maks Motordrift Hvile
Max. Motor drive Idle
Ìàêñ.
Привод
двигателя
Холостого
хода
12 VDC 300 mA 200 mA 70 mA
24 VDC 150 mA 100 mA 35 mA
Öppethållandetid 2 -15 s
Åpningstid
Justering af åbningstiden
Adjustable delay
Регулируемаязадержка
Indikering utgångar Max. 0.8 A 30 VAC/VDC
resist, 20 W
Releutganger
Tilbagemeldinger
Relays
Репе
EA214 (6 m)
EA224 (10 m)
18x0.14 mm2,
(max. 15 m)
14 mm
(EL574,
EL874)
20 mm
8 x 8 mm
50 mm
22 mm
Indikeringar: Regelkolv ute
Regelkolv inne
Dörrens läge
Manuell upplåsning *)
Nödöppningstrycker: ASSA 179C (EL874)
ASSA 179D (EL875)
Styrenhet: EA452 (EL574, EL575, EL577)
EA453 (EL874, EL875, utrymning
med eller utan återinrymning **)
*) Vid leverans är återinrymningsfunktionen bortkopplad.
**)För att aktivera återinrymning måset leveransbygeln mellan plint 17
och 18 tas bort och ersättas med en återställningssignal (impuls NO).
Tilbakemeldinger: Reile ute / Låst
Reile inne / Ulåst
Dør åpen / Lukket
Manuell åpning *)
Nødvridere: ASSA 179C (EL874)
ASSA 179D (EL875)
Styreenheter: EA452 (EL574, EL575 OG EL577)
EA453 (EL874, EL875, med mulighet
for tilbakerømning **)
*) Manuell åpning betyr at man kan få tilbakemelding om noen har
benyttet mekanisk nøkkel.
**) I EA453 styreenhet kan man stille låsen slik at den ikke låser
igjen når nødvrider er benyttet.
NB! Ikke godkjent for rømning i Norge.
Monitoring outputs: Dead bolt out
Dead bolt in
Door status
Manual use *)
Exit handle: ASSA 179C (EL874)
ASSA 179D (EL875)
Control unit: EA452 (EL574, EL575, EL577)
EA453 (EL874, EL875, includes
re-entry function **)
*) The monitoring output of manual use is used to give alarm, when
the lock is opened without electrical control (mechanical opening or
burglary).
**) When EA453 is delivered, re-entry is not in use. If re-entry is used, the
connection between pins 17 and 18 is cut and re-entry switch (impulse
type C, NO) is connected. If re-entry is in use, after mechanical door
opening (by cylinder or by exit handle), dead bolt stays inside the lock
case as long as re-entry switch is pushed.
EL574, EL575,
EL577, EL874, EL875
EA342, EA343
EL577: 4633, 4632
3 - 5 mm
> 11 mm
Dörrens vikt
Dørvekt
Vægt af døren
Door weight
Весдвери
m=200kg
EN 14846
-25 °C - +70 °C
SE
SE
SE
SE
NO
NO
NO
NO
UK
UK
UK
UK
RU
RU
RU
DK
DK
DK
DK
3
