Montage
A
Achtung!
Bewegungseinschränkung bei falschem Abstand zum senkrechten Rahmen-
schenkel: Wenn der Abstand zum senkrechten Rahmenschenkel zu klein ist,
kann die Tür sich nicht mehr ungehindert bewegen und lässt sich nicht mehr
vollständig öffnen.
207
150,
5
6,4
180
10
23
18
10
max. 46,5
min. 42

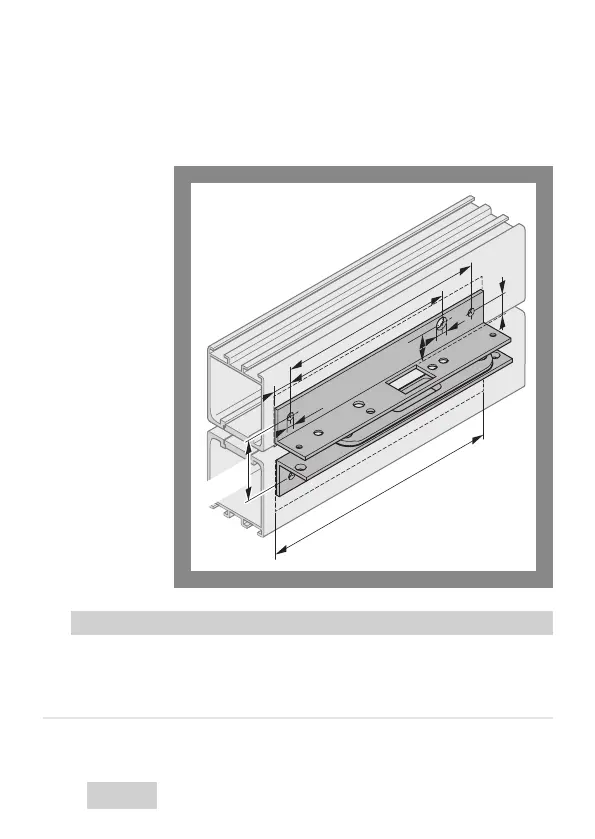

Abb. 6:
Bohrbild für
Montage
