Montage
A
Attention!
Une distance inadéquate par rapport au côté vertical du dormant provoque
une limitation de mouvement: lorsque la distance par rapport au côté vertical
du dormant est trop faible, la porte ne peut plus se mouvoir librement et ne
peut plus s’ouvrir complètement.
207
150,
5
6,4
180
10
23
18
10
max. 46,5
min. 42

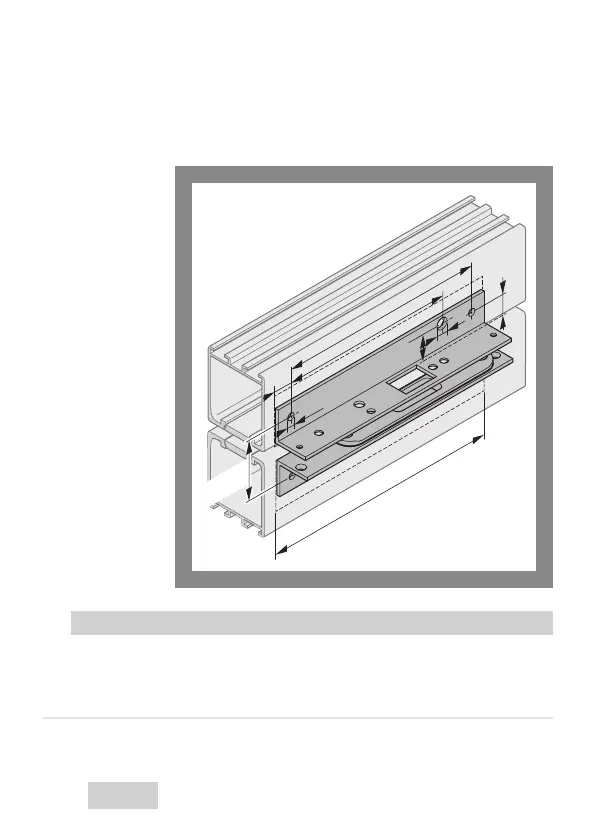

Fig. 6:
Gabarit de perçage
pour le montage
