25
DE
VORSICHT
GEFAHR Stromschlagrisiko
Zwingend erforderlich ist die Installation eines Sicherungs- und Schaltkastens, in dem sich alle
geforderten und andere empfohlene Elemente benden. Allgemein verfügt er über:
1. Ein System zur allpoligen Abschaltung (für alle Phasen) mit einem Kontaktöffnungsabstand von
mindestens 3 mm.
2. Schutzeinrichtungen gegen Kurzschluss und Motorüberlast:
• Motorschutzschalter mit thermisch-magnetischer Auslösung verwenden.
• Die Pumpe vor Überlast schützen mit einem Schutzschalter für den Motor.
• Den Wert der thermischen Schutzeinrichtung korrekt gemäß der Tabelle der
Temperatursicherungen einstellen. Für den ∆-Anschluss (Netz 3 x 230 V.) ndet der Schutz mit
dem höheren angegebenen Wert Anwendung. Für den Y-Anschluss (Netz 3 x 400 V.) ndet der
Schutz mit dem niedrigeren Wert Anwendung.
• Die niedrigere Spannung an ∆ und die höhere Spannung an Y anschließen für andere
Spannungsbereiche als 230/400V;400/690V.
• Die elektrischen Merkmale der Schutzeinichtungen und deren Einstellung müssen den Anforderungen
des zu schützenden Motors und den hierfür vorgesehenen Betriebsbedingungen entsprechen.
Dabei müssen die Anweisungen auf dem Typenschild des Motors befolgt werden.

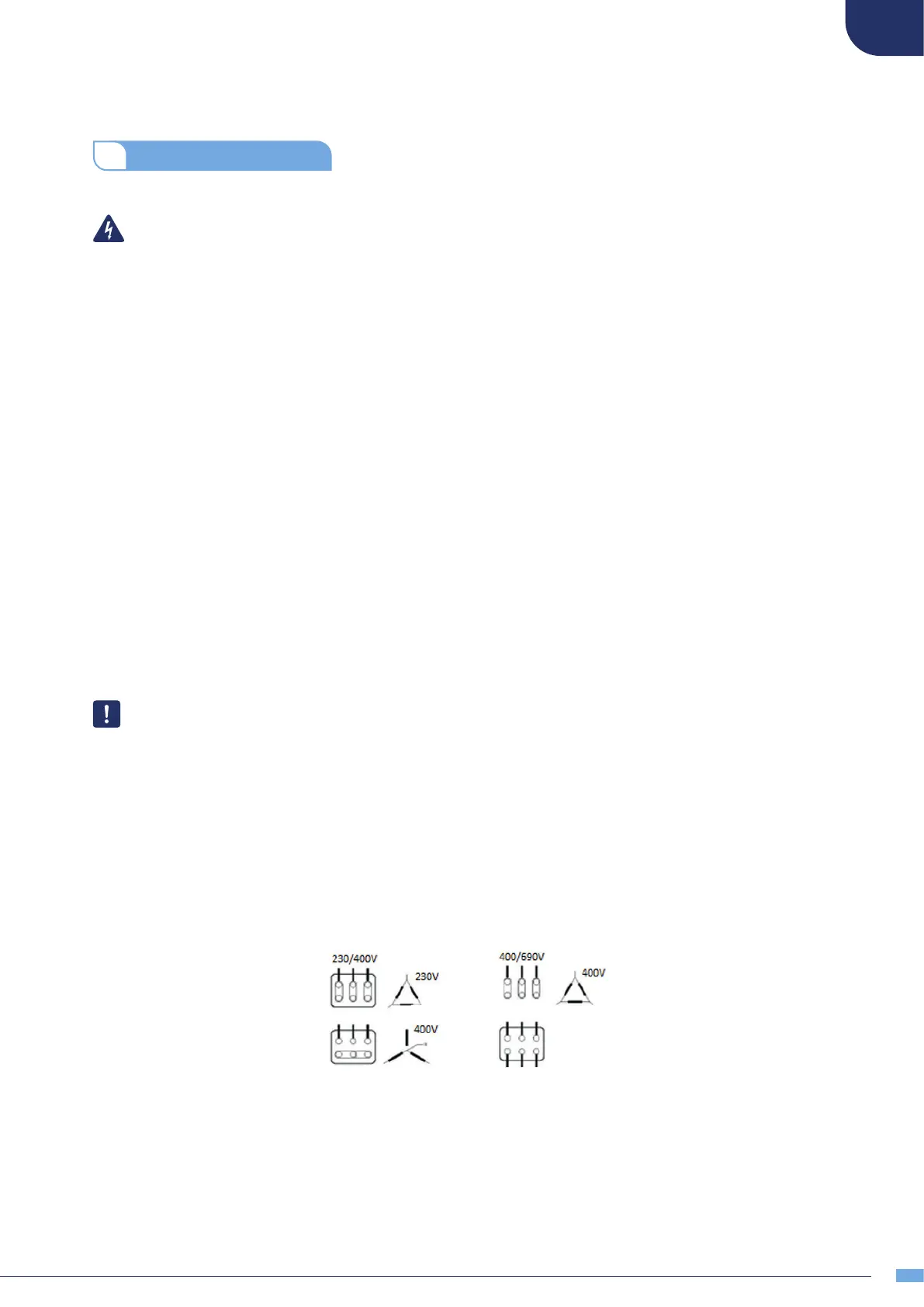

• Die Verbindungsgsbrücken der Motorspulen richtig setzen. (gemäß dem folgenden Schema und
den Angaben auf dem Typenschuld des Motors):
• Der Eingang und der Ausgang der Leiter zum Klemmenkasten erfolgt mit Kabeldurchführungen,
welche die Dichtheit und die Abwesenheit von Feuchte und Schmutz gewährleisten. Zum Anschluss
an die Klemmen besitzen die Leiter geeignete Anschlussklemmen.
2.2 ELEKTRISCHER ANSCHLUSS
Motor Start:
Stern-Dreieck-Schaltung
