ATTENZIONE
PERICOLO Rischio di elettrocuzione
È obbligatorio installare un quadro elettrico di protezione e manovra dove siano presenti tutti gli elementi
richiesti e altri consigliati, che in termini generali disporrà di:
1. Un sistema di disconnessione onnipolare (per tutte le fasi) con apertura di contatti con almeno 3mm
di separazione.
2. Dispositivi di protezione da cortocircuiti e sovraccarichi nei motori:
• Utilizzare un salvamotore con protezione magnetotermica.
• Proteggere la pompa dal sovraccarico con un interruttore di sicurezza per il motore.
• Regolare in modo adeguato il valore termico, secondo la tabella dei protettori termici. Per il col-
legamento ∆ (Rete da 3 x 230 V.) corrisponde il protettore con il valore indicato più alto. Per il
collegamento Y (Rete da 3 x 400 V.) corrisponde il protettore con il valore minore.
• Per intervalli di tensione diversi da 230/400V, 400/690V, collegare la tensione più bassa a ∆ e
la tensione più alta a Y.
• Le caratteristiche elettriche dei dispositivi di protezione e la loro regolazione saranno conformi a
quelle dei motori da proteggere e alle condizioni di servizio previste per essi, e si seguiranno le
istruzioni fornite dal produttore presenti nella piastra delle caratteristiche del motore.

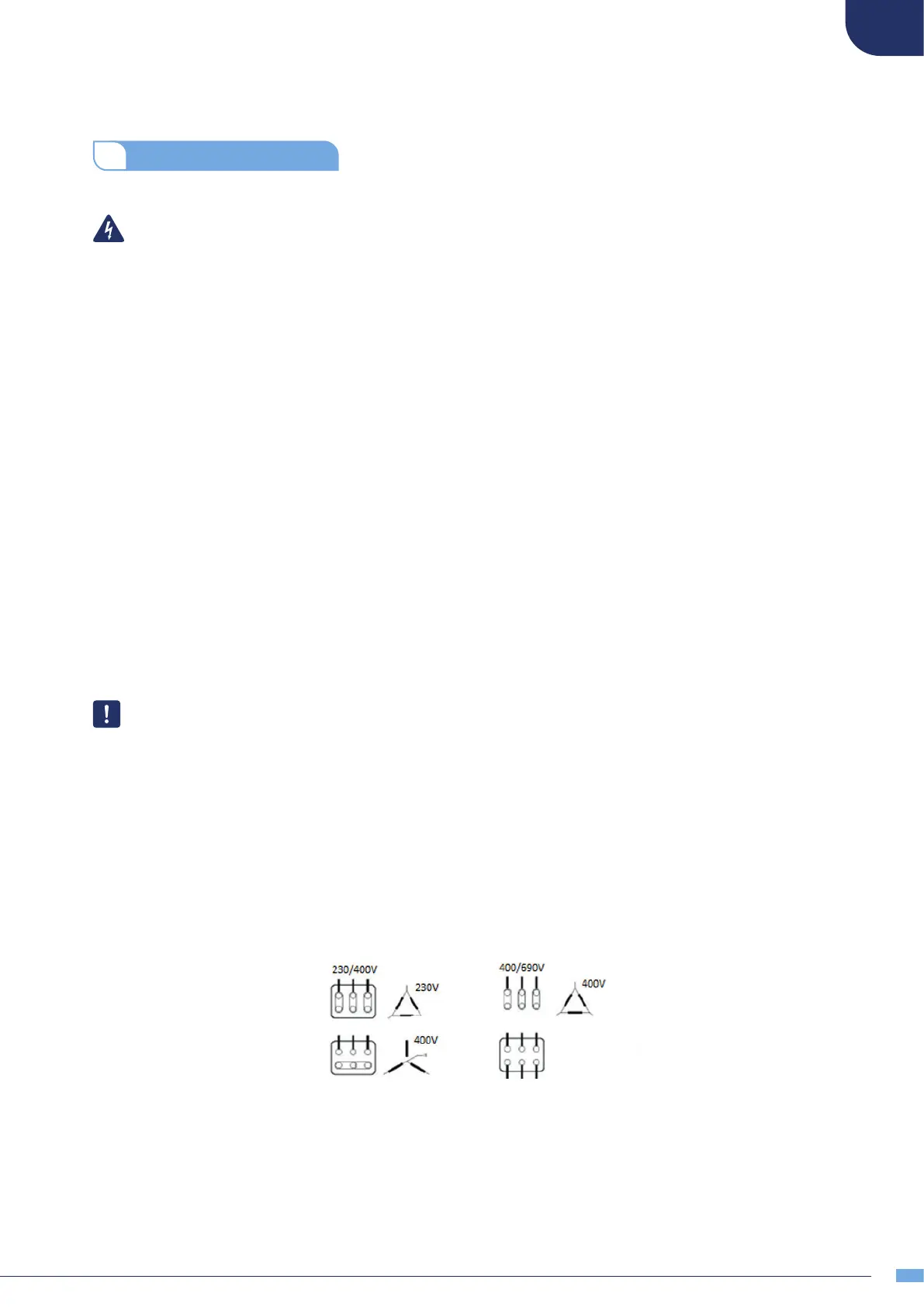

• Posizionare correttamente i ponti delle connessioni degli avvolgimenti del motore. In base allo
schema seguente e a ciò che si indica nella piastra delle caratteristiche del motore:
• L’ingresso e l’uscita dei conduttori verso la morsettiera saranno realizzati mediante pressacavi che
garantiscano la tenuta stagna, l’assenza di umidità e di sporcizia. I conduttori dovranno essere dotati
di terminali adeguati per il collegamento ai morsetti.
2.2 COLLEGAMENTO ELETTRICO
Avviamento motore
Avviamento stella-triangolo
