ES

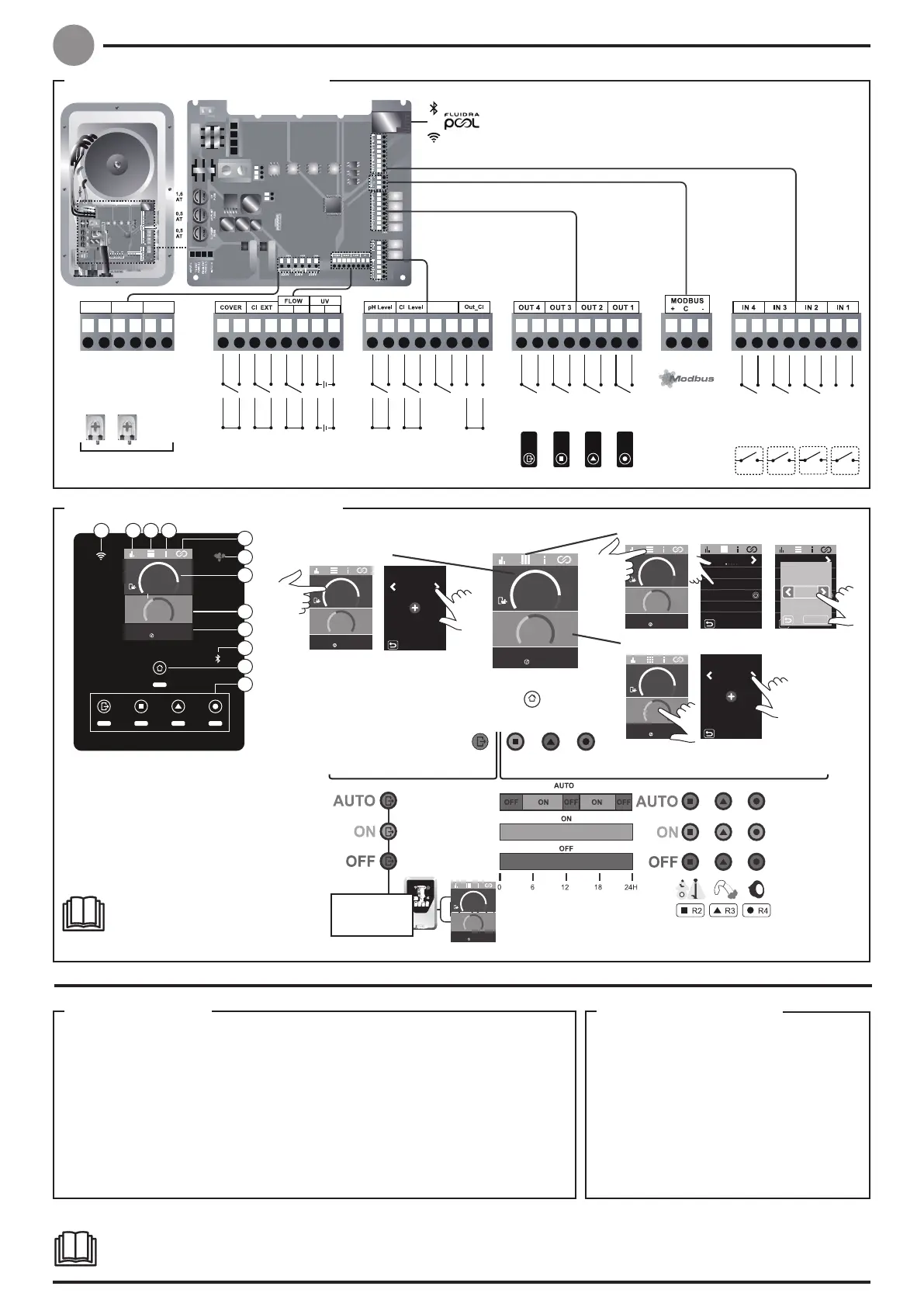

Consulte el manual completo para obtener más información sobre:
• Instalación y calibrado de sensors de pH, ORP, ppm, y temperatura.
• Mantenimiento de las bombas peristálticas.
gan cobre, hierro.
con una menor concentración de cloro libre en el agua, así como una menor formación de
depósitos calcáreos en la piscina.
3. En caso de que la piscina vaya a ser utilizada de forma inmediata, efectuar un tratamiento
con cloro. Dosis inicial: 2 mg/L de ácido tricloroisocianúrico
4. Antes de iniciar el ciclo de trabajo, desconectar la unidad de control y poner la bomba del
depurador en marcha durante 24 h para asegurar la total disolución de la sal.
5. Poner en marcha el sistema de electrolisis salina, situando la producción dentro de los
niveles recomendados de cloro libre (0.5-2 ppm).
Puesta en marcha Equilibrio de la piscina
Mantenga los siguientes parámetros del agua:
• Alcalinidad total entre 60 y 120 mg/L (ppm)
• pH entre 7.2 y 7.6
• Cloro libre entre 0.5 y 2 mg/L (ppm)
• Estabilizador de cloro 25-30 mg/L (ppm). En
piscinas con fuerte insolación o utilización inten-
siva, es aconsejable mantener un nivel de 25-30
mg/L de estabilizante (ácido isocianúrico).
Compruebe y mantenga el equilibrio hídrico
correcto durante toda la temporada.
Heat
AUX 2
AUX 1
AUX 1
Heat
AUX 2
AUX 1
pH PUMP
AUX 2
230Vac
230Vac
100%10%
STOP ClON
FLOWOK
BALASTOK
<3V
>3V
HEAT
LEVEL
OK
OK
ON
STOP Cl
LEVEL
R4
INTERLOCKS
R1
R2
R3
-
-
+
+
(<0.5 A)
(<1.6 A)
230Vac
(<0.5 A)
pH-
pump
Uso recomendado de réles con KIT4SAL (SKU:72454)
Consulte el manual completo para
obtener más información sobre:
• Menú de pH y ClmV/Clppm
• Menú relés (R1-R4)
2) Menú de estadísticas
4) Menú de información
5) Menú relés
6) Led de alarma
Elite
Connect
1
2
3
4
5
6
7
8
9
10
11
12
Selección Idioma
Consigna Cl
720
Pantalla
Idioma
Sonido
Calibrar TFT
100
ESP
Consigna pH
7.60
Conexión tarjeta electrónica
Pantalla principal y funciones
pH Clppm Sens
pH Clppm Sens
Pantalla
Idioma
Sonido
Calibrar TFT
100
ESP
ESP
Idioma
ESP
GUARDAR
7) pH
8) ORP / Clppm
9) Sensores (temperatura
/ salinidad)
10) Conectividad bluetooth
11) Menú de inicio
los relés
RELÉ CONTROLADO
POR PROGRAMA
ENCENDIDO
APAGADO
SISTEMA DE TRATA-
MIENTO Y BOMBA
CONTROLADOS POR EL
PROGRAMA
Azul
Verde
Rojo
SISTEMA DE TRATA-
MIENTO Y BOMBA
ENCENDIDOS
SISTEMA DE TRATAMIEN-
TO Y BOMBA APAGADOS
Tratamiento de
desinfección, Cl
& pH sensores
Azul
Verde
Rojo
CONTROL BOMBA Y TRATAMIENTO
CONTROL DE DISPOSITIVOS EXTERNOS
3 X Output 230 Vac
OUTPUT
FREE
POTENTIAL
4 X OUTPUT FREE POTENTIAL
(Loop max 24V 1A AC-DC)
4 X INPUT FREE POTENTIAL
(Loop 0V)
