Astralpool ECO 22439 - Page 17

4
12
10
11
9
8765
2
1
3
13
14
15
16
2120
19
18
23
22
2524
26
27
2928
30

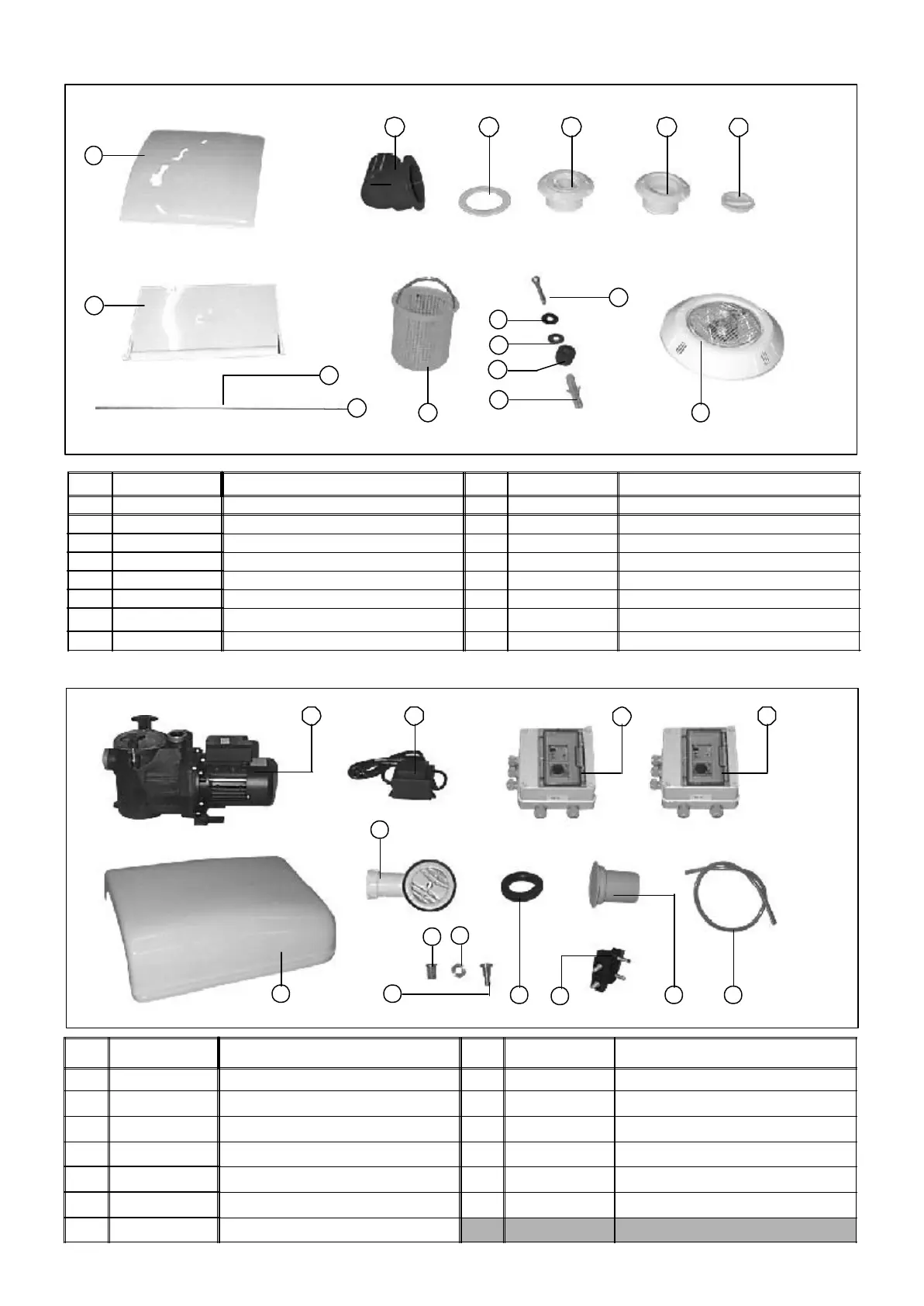

PIÈCES DE RECHANGE DISPOSITIF FRONTAL
PIÈCES DE RECHANGE LOCAL FILTRATION
Nº CODE DESCRIPTION Nº CODE DESCRIPTION
18 14957 Pompe 3/4 c.v. Monophasée 25 024001011 Tube 4x6 de verre
19 18546R2242 Transformateur 26 00621R0201 Charnières
20 18546R2243 Boite électrique (code 22440) 27 7013208020 Vis inoxydable D8*20 DIN 7985
21 22439R2243 Boite électrique 28 15260R0211 Insert M8X12 laiton
22 31311001 Vidange local Jimten 29 15269R0212 Écrou M12 laiton
23 00615R0102 Joint passe-tubes D.50 30 22439R2100 Couvercle local filtration
24 04048R0100 Bouton pneumatique
-16-
Nº CODE DESCRIPTION Nº CODE DESCRIPTION
1 22439R1220 couvercle supérier fronta skimmerl 9 00300R0002 Bouchon aspiration 3/4"
2 05280R0200 Volet du skimmer 10 70122R06000 Écrou inoxydable M6 DIN 985
3 09096-0140 Panier 11 22439R1201 Barre fixation skimmer
4 00361 Projecteur 12 70134R08050 Vis inoxydable D8*50 DIN 571
5 04043 Coude buse impulsion 13 18546R1304 Cheville caoutchouc 9x25x1,5
6 00103R0003 Joint plat jet 14 70139R08000 Rondelle inoxydable D8 DIN 9021
7 04034 Buse 15 18546R1303 Cheville caoutchouc 9x25x7 EPDM 70
8 04035 Buse prise aspiration 16 18546R1301 Cheville Fisher nº10
