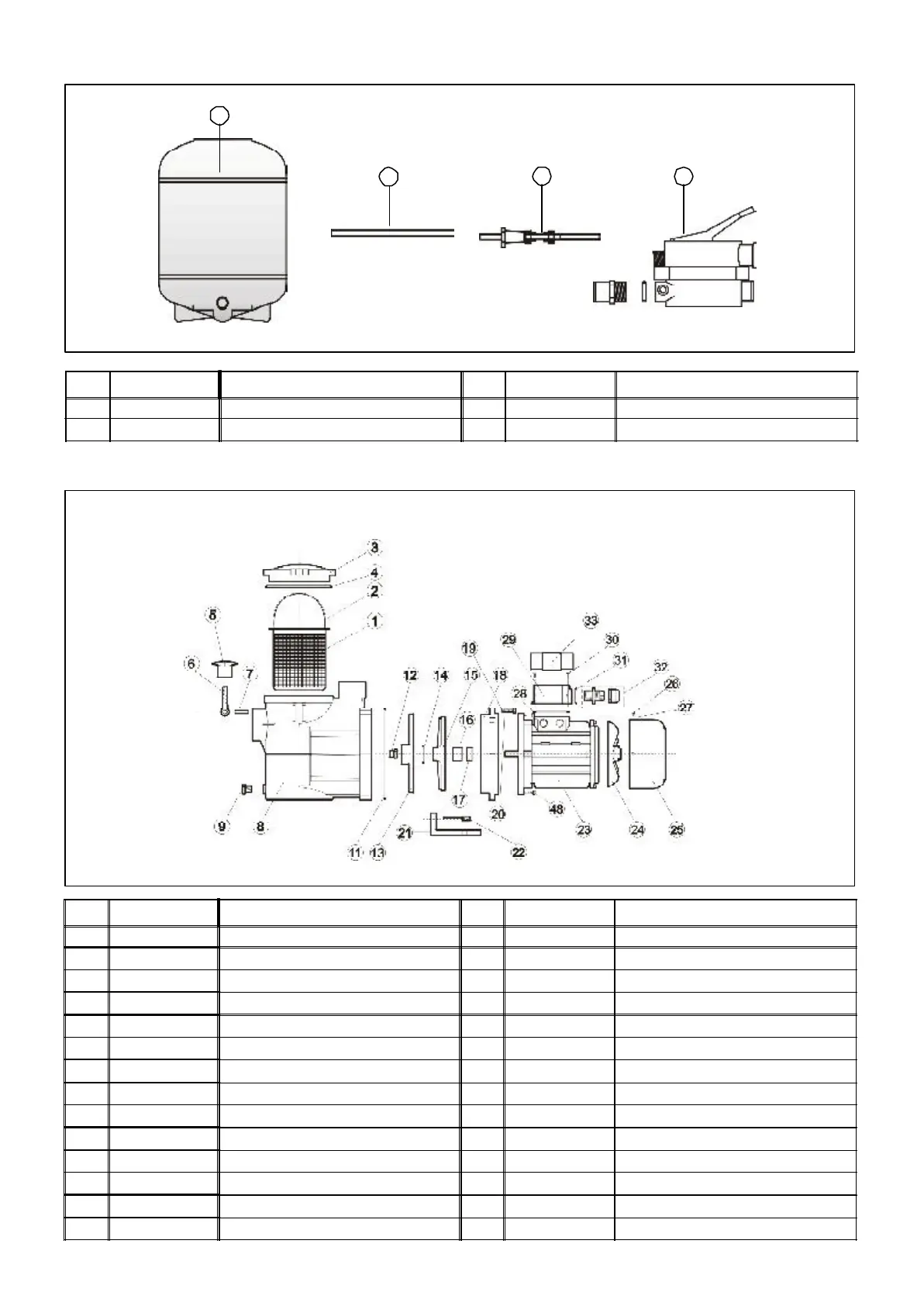

PIÈCES DE RECHANGE FILTRE
PIÈCES DE RECHANGE POMPE
Nº CODE DESCRITION Nº CODE DESCRITION
1 09096R0130 Couvercle préfiltre 15 70132R04010 Vis du couvercle du ventilateur
2 09096R0104 Jpint de couvercle de préfiltre 16 09096R0309 Presse étoupe
3 09096R0140 Panier de préfiltre 17 09096R0307 Vis du couvercle de la boîte de connexion
4 09096R0300 Poignée de couvercle 18 09096R0310 Condensateur
5 09096R0162 Molette (vis poignée) 19 09096R0306 Couvercle boîte de connexion
6 09096R0163 Axe poignée 20 09096R0305 Joint du couvercle boîte de connexion
7 09096R0105 Couvercle fileté purge de la pompe 21 09096R0210 Flasque du corps de la pompe
8 09096R0120 Corps de la pompe 22 09096R0201 Gamiture mécanique porcelaine
9 09096R0110 Socle de la pompe 23 09096R0204 Fermeture mécanique
10 70107R06030 Vis M6 x 30 DIN 912 24 09098R0230 Turbine (Ø500)
11 70107R06020 Vis M6 x 20 DIN 912 25 09096R0202 Joint diffusseur
12 09098R3000 Moteur de la pompe 26 09096R02207 Diffusseur
13 09096R0301 Ventilateur 27 09096R0203 Vis de serrage du rotor
14 09096R0302 Couvercle du ventilateur 28 09096R0101 Joint du corps de la pompe
-17-
Nº CODE DESCRIPTION Nº CODE DESCRIPTION
1 09921R0001 Filtre ø 500 4 00555R0300 Collier de fixation
2 720R1750057 Joint torique couvercle 5 05872R0201 Vanne top 1 1/2"
