FRANÇAIS

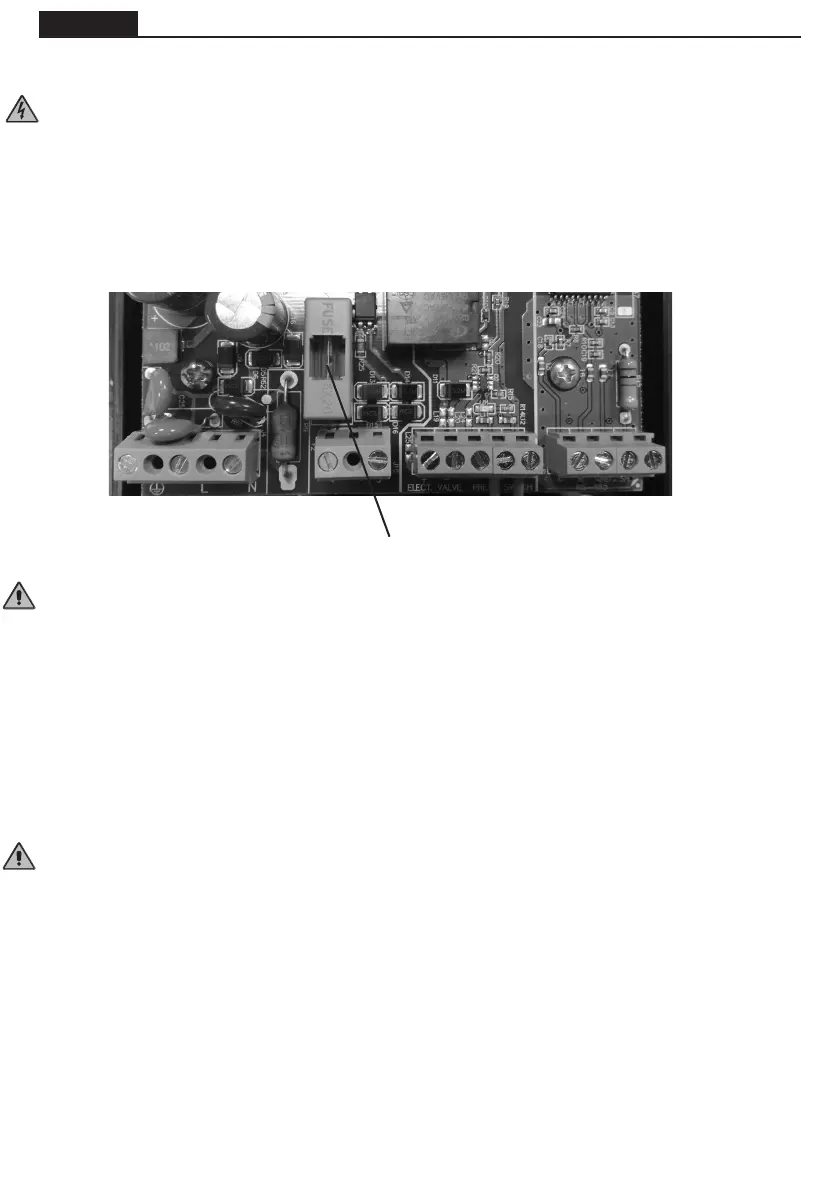

2.4 FUSIBLE.
La plaque électronique de la vanne comporte un fusible de sécurité pour éviter que la connexion J10 (bornes
4 et 5) de la plaque électronique de soit endommagée.
Comme indiqué au point précédent, une connexion incorrecte et le branchement d'autres éléments qui
augmentent la consommation de la connexion de l'électrovanne du contacteur de la pompe à la vanne
peuvent provoquer des erreurs de fonctionnement.
Pour les éviter, un fusible permet d'empêcher que la consommation de ce conducteur ne dépasse les 0,4
A. Si le fusible ne fonctionne pas, réviser l'installation électrique en veillant à ce que le schéma électrique
soit respecté avant de remplacer le fusible par un fusible neuf de mêmes caractéristiques.
2.5 AJUSTEMENT DU PRESSOSTAT.
Utiliser le manomètre du ltre ou de la vanne comme référence pour la lecture de la pression. Procéder
comme suit:
1º Serrer à fond la vis (1) du pressostat (ANNEXE 1 - g. 1)jusqu'à arriver au niveau de la pièce noire (il
est inutile de serrer à fond).
2º Avec la pompe en marche, fermer la vanne de retour vers la piscine jusqu’à ce qu’il soit possible de
lire sur le manomètre la pression maximale à laquelle on souhaite que l’équipement travaille. Ceci est la
valeur de pression à laquelle la vanne débutera le processus de lavage et de rinçage du ltre.
3º Desserrer lentement la vis (1) (ANNEXE 1 - Fig. 1) du pressostat jusqu’à ce que le LED vert du bouton-
poussoir de lavage du tableau de commande s’allume (voir chapitre 4.1 de ce manuel). Après environ
20 secondes, la pompe s’arrêtera et commencera le programme de lavage.
4º IMPORTANT: ouvrir la vanne de retour à la piscine.
Pour eectuer un ajustement correct il est nécessaire qu’au retour de la piscine sois montée une vanne à
boisseau.
2.6 SÉCURITÉ DE VIDANGE.
La vanne est préparée pour pouvoir installer une électrovanne au niveau du circuit d’évacuation.
Nous recommandons de l’utiliser pour éviter des pertes d’eau en cas de défaillance électrique et la vanne
restait dans une position permettant à la piscine de se vider. L’électrovanne à utiliser doit disposer d’une
ouverture de pression de pompe la plus faible possible, 40 à 50 kPa (0,4 - 0,5 bar), et la tension du solénoïde
doit être de 24 Vca (voir ANNEXE 1 - Fig. 9).
F 400mA L 250 V
