DEUTSCH

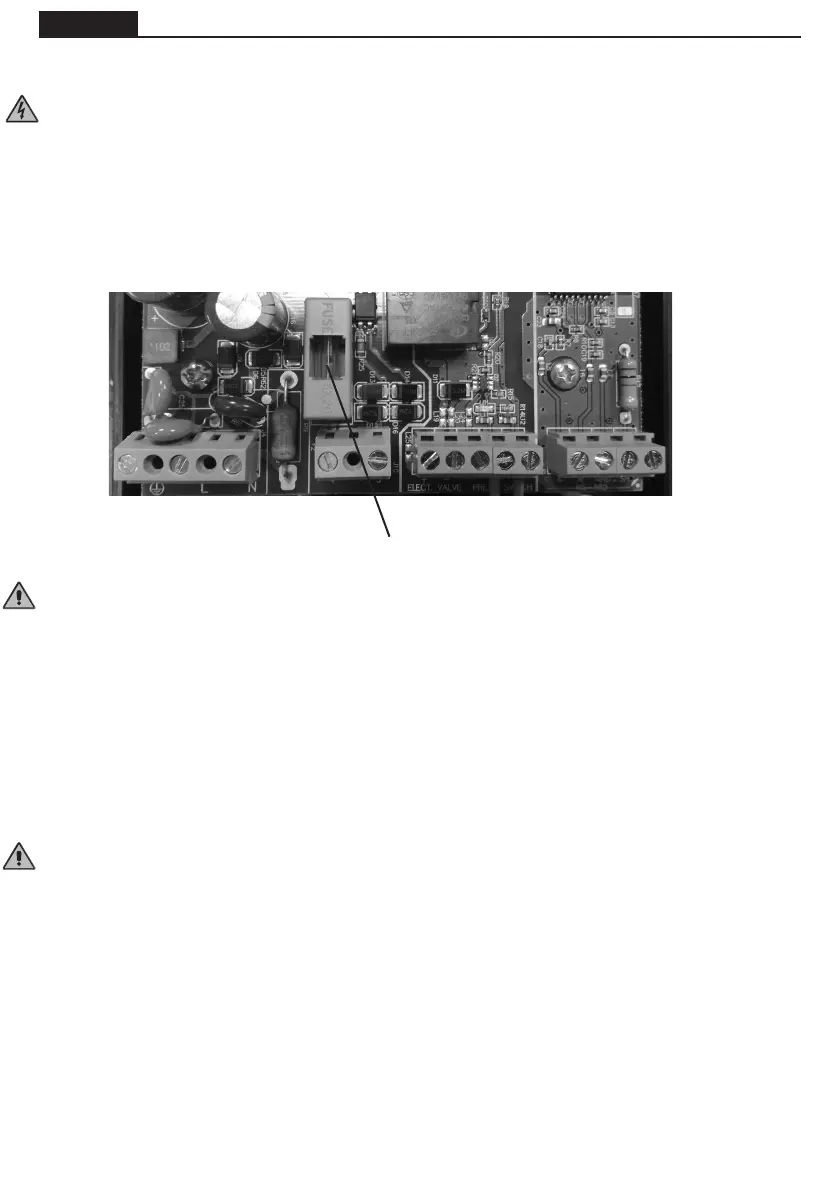

2.4 SICHERUNG.
Die Leiterplatte des Ventils verfügt über eine Sicherung, um zu vermeiden, dass der Anschluss J10
(Anschlüsse 4 und 5) der Platte beschädigt wird.
Wie bereits erwähnt wurde, können Betriebsstörungen auftreten, wenn ein falscher Anschluss
vorgenommen wird und andere Elemente angeschlossen werden, die die Stromaufnahme an der
Magnetspule des Schaltschützes der Pumpe zum Ventil erhöhen.
Mit dieser Sicherung wird verhindert, dass die Stromaufnahme dieses Leiters über 0,4 A liegt. Bei einem
Ausfall der Sicherung, die elektrische Anlage in Bezug auf die Einhaltung der Vorgaben im Schaltplan
überprüfen, bevor die Sicherung durch eine neue Sicherung mit denselben technischen Merkmalen
ersetzt wird.
2.5 DRUCKWÄCHTEREINSTELLUNGEN.
Zur Druckablesung ist als Bezug der Filter- bzw. Ventildruckwächter zu nehmen. Es ist wie folgt
vorzugehen:
1. Schraube (1) des Druckschalters (ANHANG 1 - Abb.1) bis auf Bündigkeit mit schwarzem Teil
festziehen (es ist nicht erforderlich, bis ganz nach unten anzuziehen).
2. Bei laufender Pumpe das Beckenrückussventil schließen, bis man auf dem Druckschalter den für die
Anlage erwünschten maximalen Arbeitsdruck ablesen kann. Es handelt sich dabei um den Druckwert,
ab dem das Ventil den Wasch- und Spülvorgang beginnt.
3. Langsam die Schraube (1) (ANHANG 1 - Abb. 1) des Druckschalters lösen, bis die grüne LED
des Druckknopfs „Waschprogramm“ auf der Steuermaske aueuchtet (siehe Kapitel 4.1 dieser
Bedienungsanleitung). Nach ungefähr 20 Sekunden wird die Pumpe gestoppt und der Spülprozess wird
gestartet.
4. WICHTIG Schwimmbeckenrückussventil önen.
Die Rücklaueitung des Beckens muss mit einem Kugelventil ausgerüstet sein, um eine korrekte
Justierung sicherzustellen.
2.6 ENTLEERUNGSSICHERHEIT.
Das Ventil ist zum Einbau eines Elektroventils in den Abwasserkreislauf vorbereitet.
Falls die elektrische Versorgung ausfällt, empehlt sich der Einsatz des genannten Elektroventils, um
Wasserverlust bzw. Beckenentleerung zu vermeiden.
Das zu verwendende Magnetventil muss einen möglichst niedrigen Pumpendruck von maximal 40 bis
50 kPa (0,4 bis 0,5 bar) haben. Die Magnetspannung muss 24 VAC betragen (siehe ANHANG 1 - Abb. 9).
F 400mA L 250 V
