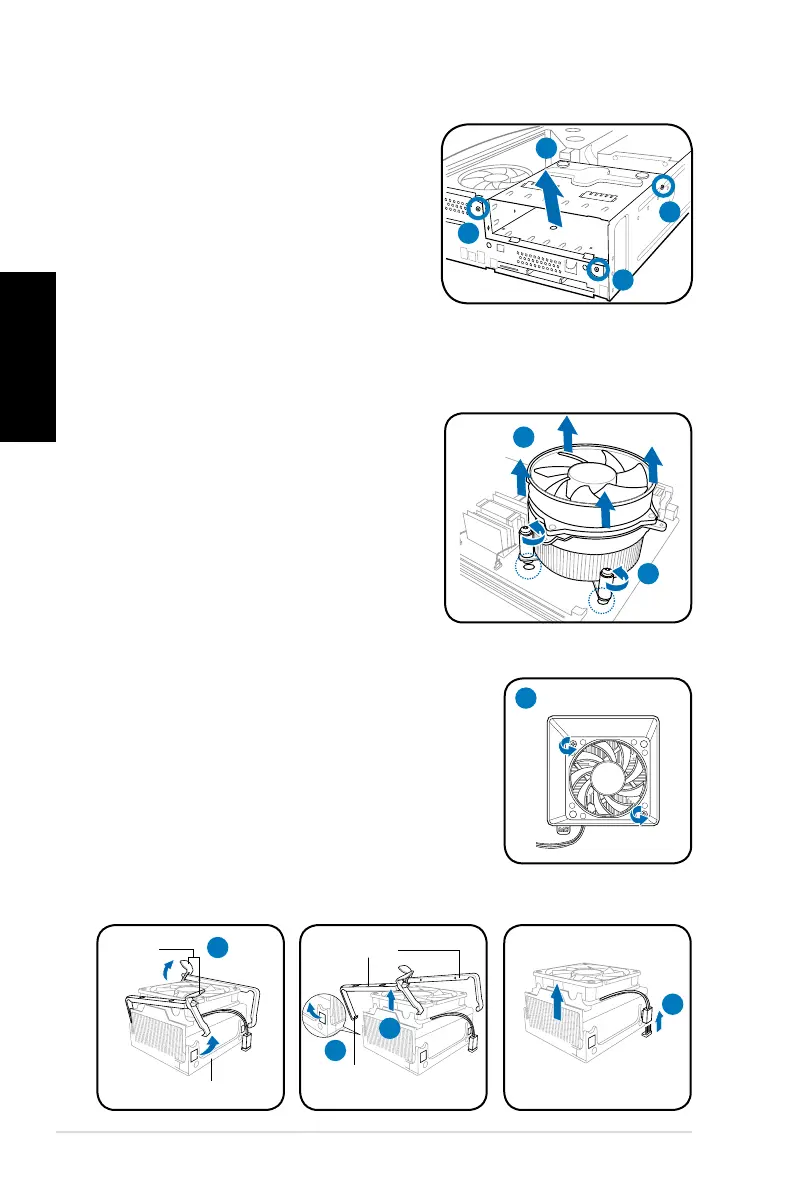

Retirer l ’ensemble de stockage
1. Posez le système sur le côté, puis
localisez et retirez les trois vis de
l’ensemble de stockage.
2. Soulevez l’ensemble de stockage,
puis mettez-le de côté.
Retirez un ensemble dissipateur-ventilateur
pour CPU
Retirez un ensemble dissipateur-ventilateur pour CPU Intel
®
Retirez un ensemble dissipateur-ventilateur pour CPU AMD
1. Retirez les deux vis sécurisant les pâles du
ventilateur CPU. Mettez les pâles de côté
2. Levez avec précaution chaque levier de
verrouillage et détachez son extrémité des
ouvertures du module de rétention.
3. Désengagezlapattedexationdechaqueclip
métallique de l’ouverture du module de rétention.
4. Retirez les clips métalliques de leur rail latéral.
5. Déconnectez le câble de ventilation du CPU de son connecteur sur la carte
mère, puis retirez l’ensemble dissipateur-ventilateur.
1. Déconnectez le câble de ventilation du
CPU de son connecteur sur la carte
mère.
2. Retirez les quatre vis du ventilateur
pour désengager l’ensemble
dissipateur-ventilateur de la carte mère.
3. Retirez délicatement l’ensemble
dissipateur-ventilateur, puis mettez-le
de côté.
2
3
2
1
1
1
1
Module de rétention
Levier de
verrouillage
2
3
4
Pattedexation
Clip métallique
5
