Manuel d’installation
Français

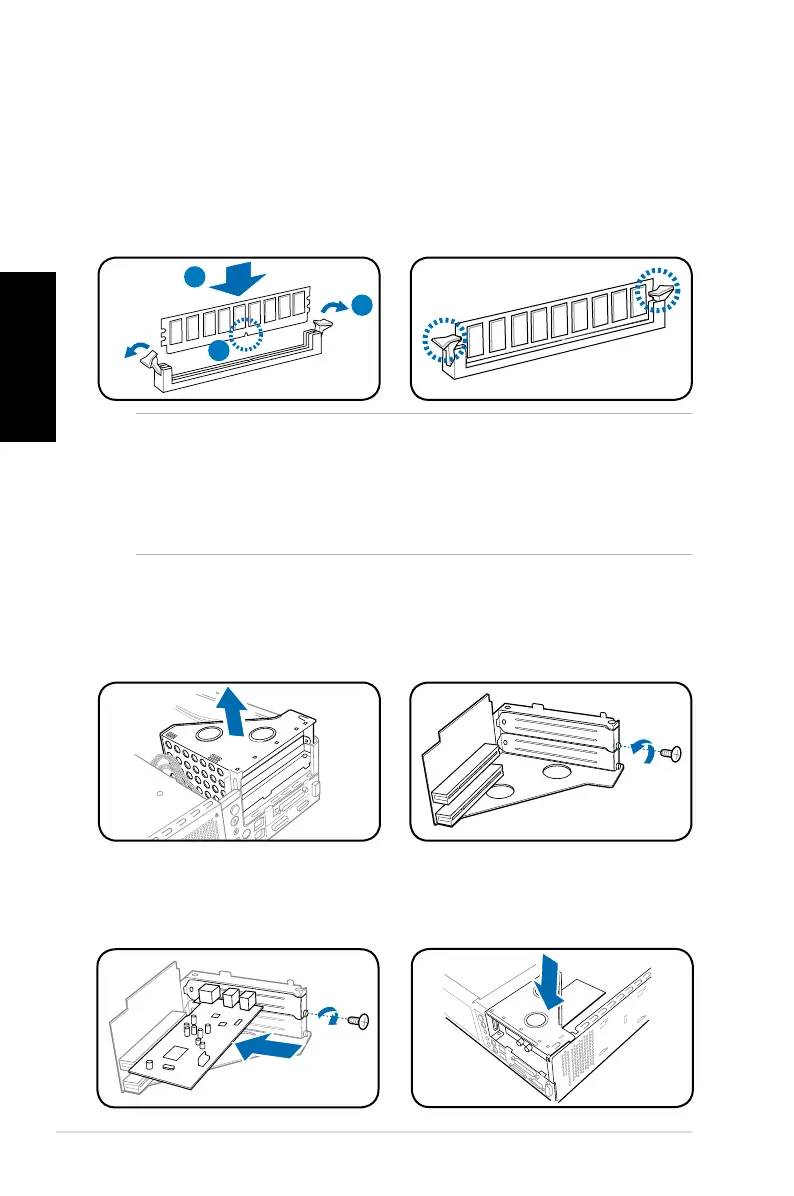

Installer une carte d’extension
1. Soulevez l’ensemble PCI Riser
Card pour le retirez du châssis.
4. Réinstallez l’ensemble PCI Riser Card.
Assurez-vous que le connecteur de
la riser card soit bien connecté au slot
PCI de la carte mère.
2. Retirez la protection métallique
faisant face au slot que vous
désirez utiliser.
3. Insérez le connecteur de la carte
dans le slot et pressez jusqu’à
ce que la carte soit en place.
Sécurisez la carte avec une vis.
3
2
4
Installer un module DIMM
1. Localisez les sockets DIMM de la carte mère.
2. Déverrouillez un socket DIMM en pressant sur les clips de rétention vers l’extérieur.
3. Alignez un module DIMM sur le socket de sorte que l’encoche sur la DIMM
corresponde à l’ergot du socket.
4. Enfoncez le module DIMM dans le socket jusqu’à ce que les clips de
rétention se referment.
ATTENTION:
• Débranchez la source d’alimentation avant d’ajouter ou de retirer des modules
DIMMs. Ne pas le faire peut endommager la carte mère et/ou les composants.
• Un module DDR DIMM est verrouillé par une encoche, de sorte qu’il ne peut
entrer dans le socket que dans un seul sens. NE FORCEZ pas sur un module
pour le faire entrer dans son socket pour ne pas l’endommager.
