3
Manuel d’installation
Français

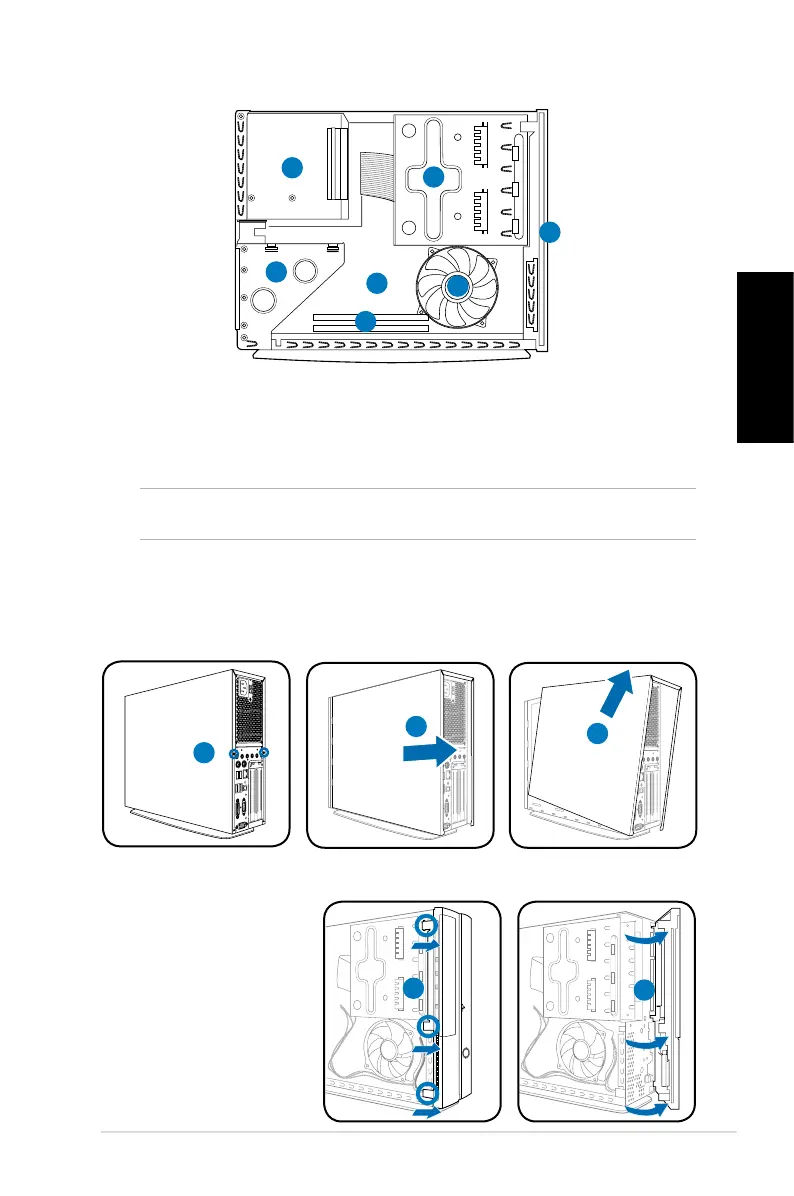

Composants internes
1. Façade
2. Bloc du lecteur optique 5.25’’ et
du lecteur de disque dur 3.5’’.
3. Alimentation
4. Bracket du PCI Card Riser
(connecté
au slot PCI de la carte mère)
5. Carte mère ASUS*
6. Sockets DIMM
7. Système de refroidissement du CPU
1
3
4
5
2
NOTE: *Reportez-vous au manuel de l’utilisateur du système pour plus de détails sur
la carte mère.
7
6
Enlever le capot
1. Retirez les vis du panneau arrière. Conservez les vis pour un usage ultérieur.
2. Faites glisser le panneau latéral vers l’arrière.
3. Soulevez le capot, puis basculez-le.
2
3
1. Repérez les crochets
de la façade, et
soulevez-les jusqu’à ce
qu’ils se détachent du
châssis.
2. Faites pivoter la façade
vers la droite, retirez-la,
puis mettez-la de côté.
Retirer le capot de la façade
2
1
1
