Asus P Series - Componenti Interni; Rimozione del Coperchio

3
Manuale per l’ Installazione
Italiano

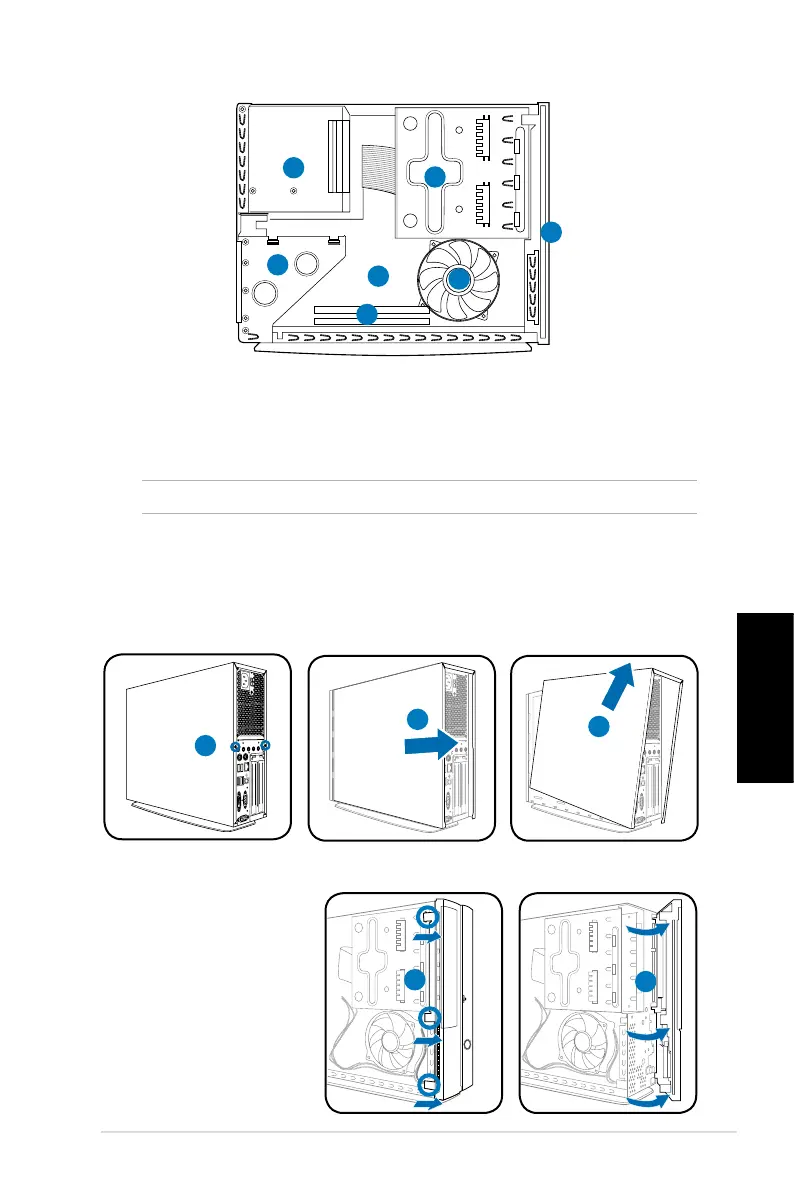

Componenti interni
1. Coperchio pannello anteriore
2. Lettore ottico da 5.25-pollici e
alloggiamentodiscossoda3.5
pollici
3. Unità di alimentazione
4. Staffa frontalino scheda PCI (connessa
allo slot PCI della scheda madre)
5. Scheda madre ASUS*
6. Alloggiamenti DIMM
7. Ventola CPU
1
3
4
5
2
NOTA: *Per dettagli sulla scheda madre, riferirsi alla Guida Utente del sistema.
7
6
Rimozione del coperchio
1. Rimuovere le viti del coperchio del pannello posteriore. Rimuovere le viti.
Conservare le viti per dopo.
2. Estrarre la copertura in direzione del pannello posteriore.
3. Togliere il coperchio, e metterlo da parte.
2
3
1. Individuare i ganci sulla
copertura del pannello
frontale, quindi sollevarli
sino a quando non si
svincolano dal telaio.
2. Far ruotare verso
destra la copertura
del pannello frontale,
rimuoverla e metterla da
parte.
Rimozione del coperchio del pannello anteriore
R
2
1
1
