5Manual de Instalación
Español

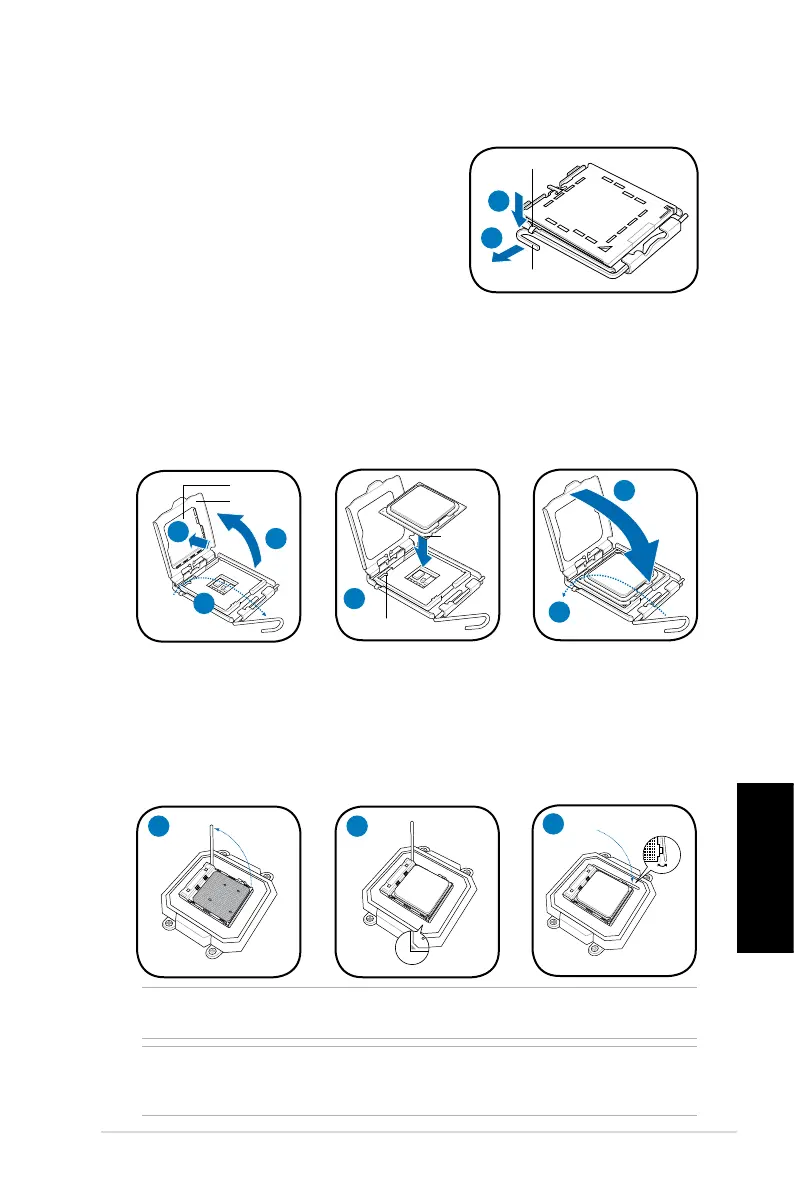

Instalando una CPU
Instalación del una CPU Intel
®
en modo LGA775
1. Localice en la placa madre el conector de
la CPU.
2. Empuje la palanca de carga con el dedo pulgar
(2A) y muévala hacia la izquierda (2B) hasta
que se libere de la lengüeta de retención.
3. Levante la palanca de carga en la dirección que
indicalaechahastaformarunángulode135º.
4. Levante la placa de carga con los dedos
pulgar e índice hasta que forme un ángulo de 100º (4A) y, a continuación,
empuje la tapa PnP desde la ventana de placa de carga para quitarla (4B).
5. Coloque el procesador CPU sobre el zócalo, asegurándose de que triángulo
dorado se encuentra en la esquina inferior izquierda de dicho zócalo. La
clave de alineación del zócalo debe encajar en la muesca del procesador.
6. Cierre la placa de carga (6A) y, a continuación, empuje la palanca de carga
(6B) hasta que se ajuste en la lengüeta de retención.
Instalación del una CPU AMD
1. Localice el zócalo de la CPU. Levante la palanca del zócalo en un ángulo de
90º.
2. Instale la CPU en el zócalo, asegurándose de que la esquina de la CPU con
el triángulo dorado esté en la misma posición que la esquina del zócalo con
un pequeño triángulo.
3. Coloque de nuevo la palanca hacia abajo para ajustar la CPU.
ATENCIÓN: ¡después de reinstalar un módulo de ventilador y disipador, no olvide
enchufar el conector del ventilador del procesador! Se puede producir un error de
control de hardware si no enchufa este conector.
NOTA: Para volver a instalar el módulo del ventilador y el disipador del procesador
Intel
®
/ AMD, siga las instrucciones de la página 4 en orden inverso.
Placa de
carga
Tapa PnP
4A
3
Marca del
triángulo
dorado
Clave de alineación
5
6A
6B
Palanca de carga
Lengüeta de retención
2B
2A
4B
1 2
3
