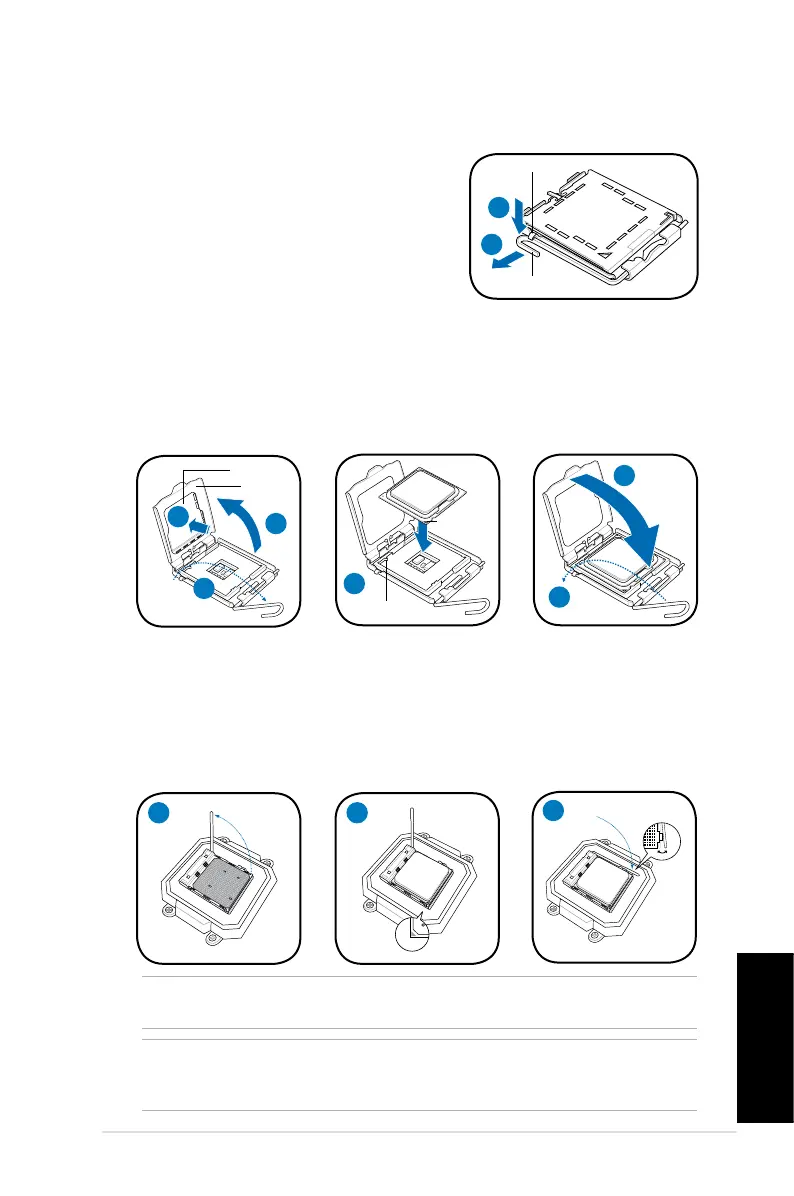

Установка процессора
Установка процессора Intel
®
в корпусе LGA775
1. На материнской плате найдите сокет процессора.
. Нажмите большим пальцем на прижимной рычаг
(А) и перемещайте его влево (В) до тех пор, пока
он не высвободится из-под фиксирующего выступа.
3. Поднимите прижимной рычаг на 135
º по
направлению стрелки.
4. Большим и указательным пальцами поднимите прижимную пластину на 100
º (4А),
затем выдавите защитную крышку из отверстия в прижимной пластине (4В).
5. Расположите ЦПУ над гнездом, убедившись в том, что золотой треугольник находится в
нижнем левом углу гнезда. Ключевые элементы должны соответствовать выемкам в ЦПУ.
6. Закройте прижимную пластину (6А), затем нажмите на прижимной рычаг (6В), чтобы
он оказался под фиксирующим выступом.
Установка процессора AMD
1. Поднимите рычаг сокета на угол 90 градусов.
. Установите процессор в сокет, совместите угол процессора, имеющий золотой
треугольник, с углом сокета, имеющим маленький треугольник.
3. Опустите рычаг сокета вниз для закрепления процессора.
Внимание: После установки вентилятора и радиатора, не забудьте подключить кабель
вентилятора! Если вы не правильно подключите кабель к разъему, может произойти ошибка
аппаратного мониторинга.
Примечание: Для установки вентилятора и радиатора для процессора Intel
®
/ AMD CPU следуйте
инструкциям на странице 4 в обратном порядке.
