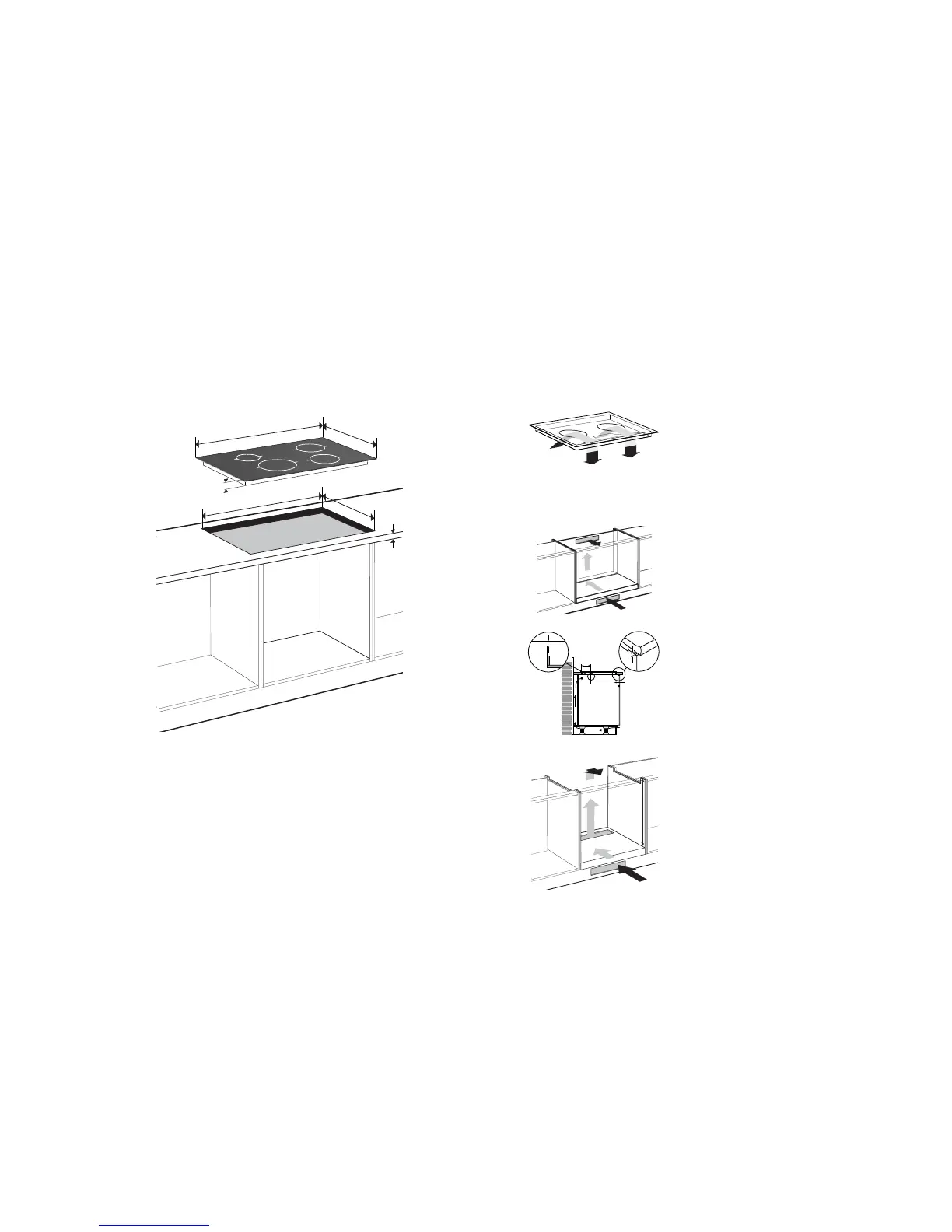

Installation
Einbaumöglichkeiten
Belüftung
Die Elektronik im Gerät braucht Kühlung. An der
Unterseite des Gerätes befinden sich die
Lüftungsöffnungen. Die Möglichkeit muss gegeben
sein, dass durch diese Öffnungen kühle Luft
angesaugt werden kann. An der Vorderseite ist das
Gerät mit Ausblasöffnungen ausgestattet.
Zur optimalen Kühlung des Kochgerätes sind am
Küchenmöbel ein paar Änderungen vorzunehmen.
Oben Lade oder feste Blende
Sägen Sie die Belüftungsschlitze (mindestens
100 cm
2
) aus.
Die belüftung erfolgt über die Sockelblende und an
der Gehäuserückseite.
Achtung: eine Schublade darf die Lüftungsöffnungen
an der Unterseite des Gerätes nicht abschließen.
Bei einer Schublade ist vorne für einen Schlitz von
mindestens 560 x 6 mm zu sorgen.
Der Abstand zwischen Schublade A und dem
Kochfeld muss minimal 10 mm betragen.
Bei einer festen Blende sind keine zusätzlichen
Anpassungen für die Belüftung erforderlich.
Über einem 60 cm-Backofen der Marke ATAG
Nischenmaß mindestens 600 mm hoch.
Die Belüftung erfolgt über die Sockelblende und an
der Ofenrückseite.
Bei einem Ofen ist vorne für einen Schlitz von
mindestens 560 x 6 mm zu sorgen.
Sägen Sie die Belüftungsöffnungen 'A' + 'B' aus
(100 cm
2
). Sägen Sie die Seiten 'C' aus, so dass die
Kochmulde eingesetzt werden kann. Das Kochfeld
darf nur mit ATAG-Backöfen kombiniert werden, nicht
mit Combitrons.
DE 29
150
A
min.
560 x 6 mm
min.
10 mm
600
C
B
A
Installation
Allgemein
Einbaugrößen
DE 28
490
750
770 510
65
28-50
