installatie

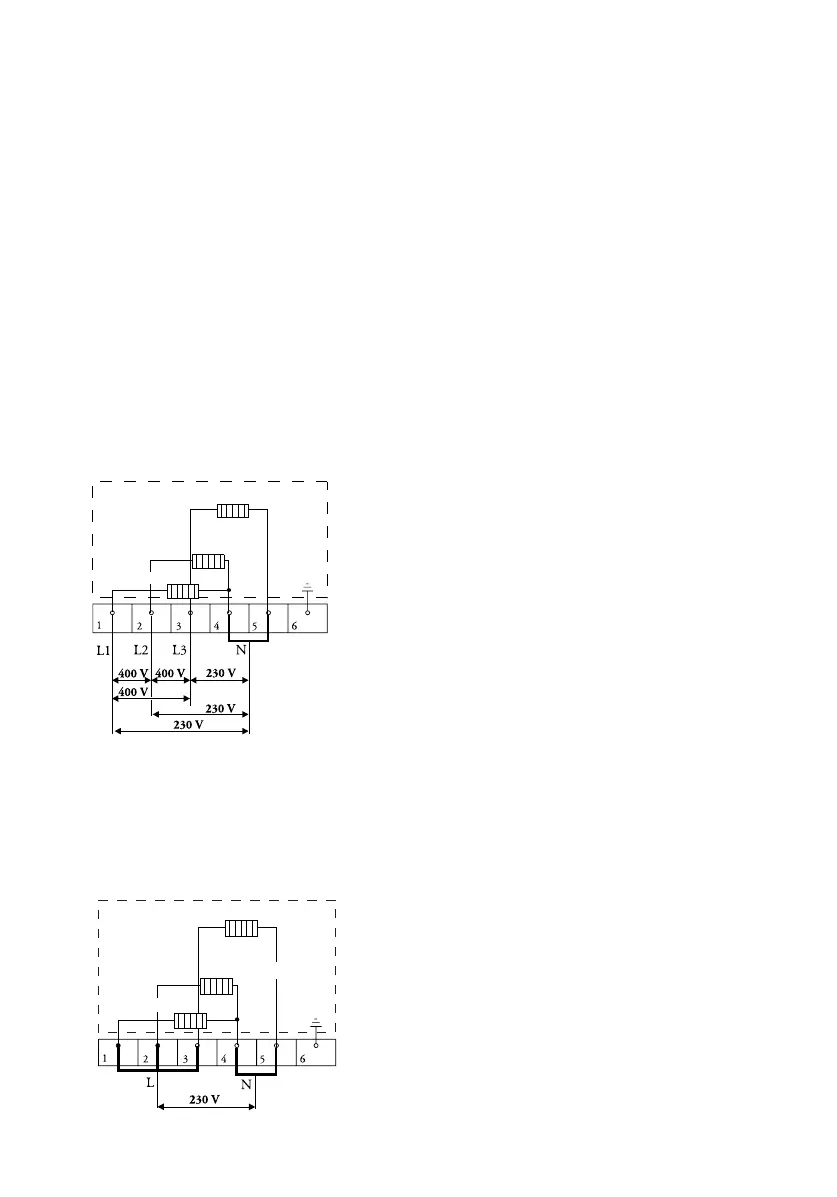

elektrische aansluiting
Het toestel kan op de volgende manieren worden
aangesloten:
Veel vookomende aansluiting:
3 fasen met 1 nul aansluiting (3 1N a.c. 400 V /
50 Hz): De spanning tussen de fasen en de nul is 230
V ac. Tussen de fasen staat een spanning van 400 V.
Breng een verbindingsbrug aan tussen de aansluit-
punten 4-5. Fase 3 wordt niet belast. Uw groepen
moeten afgezekerd zijn met minimaal 16 A (3x). De
aansluitkabel moet een aderdoorsnede hebben van
minimaal 2,5 mm
2
.
Speciale aansluiting:
1 fase aansluiting (1 1N a.c. 230 V / 50 Hz):
De spanning tussen de fase en de nul is 230 V a.c.
Breng verbindingsbruggen aan tussen de aansluit-
punten 1-2, 2-3 en 4-5. Uw groep moet afgezekerd
zijn met minimaal 40 A. De aansluitkabel moet een
aderdoorsnede hebben van minimaal 6 mm
2
.
NL 32
