INSTALLATIEVOORSCHRIFT
inbouwen HL62..E

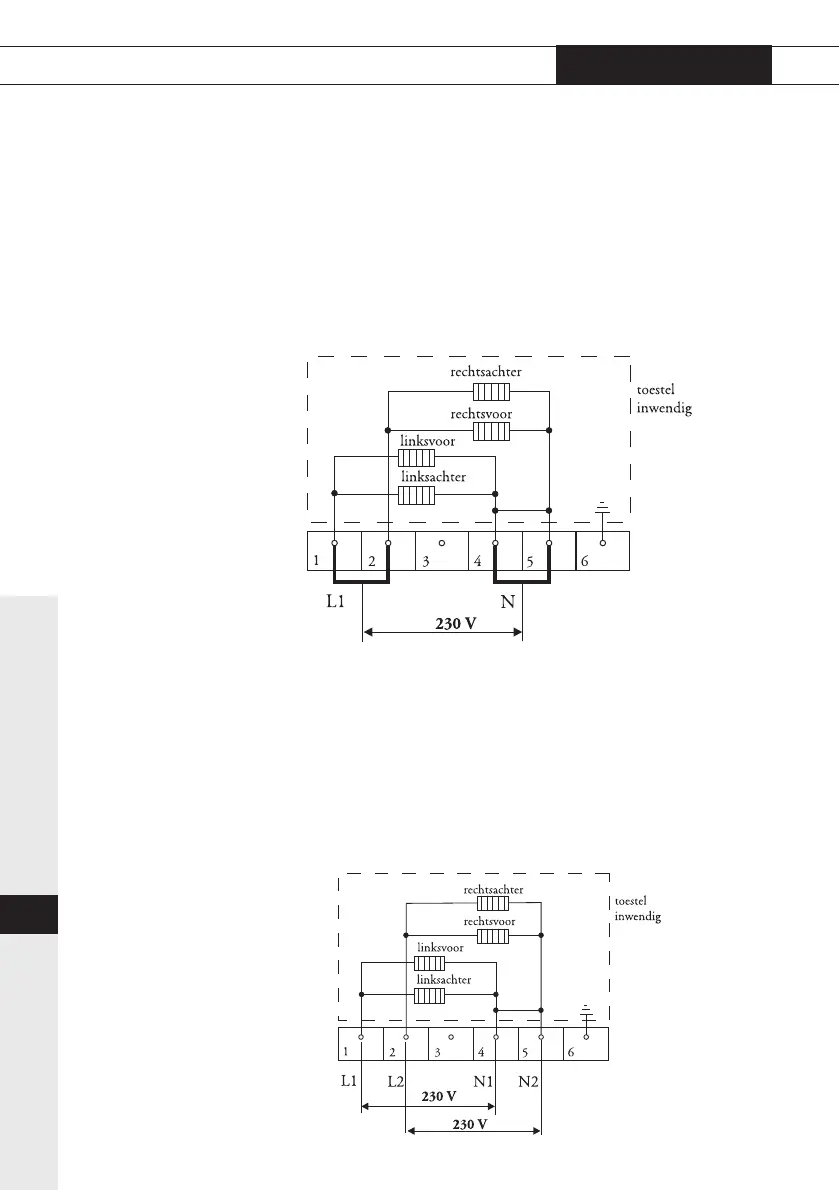

Het toestel kan op de volgende manieren worden aangesloten:
1 fase aansluiting (1 1N a.c. 230 V / 50 Hz):
De spanning tussen de fase en de nul is 230 V a.c.
Breng verbindingsbruggen aan tussen de aansluitpunten 1-2 en 4-5.
Uw groep moet afgezekerd zijn met minimaal 32 A. De aansluitkabel
moet een aderdoorsnede hebben van minimaal 6 mm
2
.
2 fasen met 2 nullen aansluiting (2 2N a.c. 230 V / 50 Hz):
De spanning tussen de fase en de nul is 230 V a.c. Tussen de fasen kan een
spanning van 0 V staan wanneer deze in de meterkast aan zijn gesloten op
dezelfde fase maar ook 400 V wanneer deze zijn aangesloten op
2 verschillende fasen. Uw groepen moeten afgezekerd zijn met minimaal
16 A (2x). De aansluitkabel moet een aderdoorsnede hebben van
minimaal 2,5 mm
2
.
