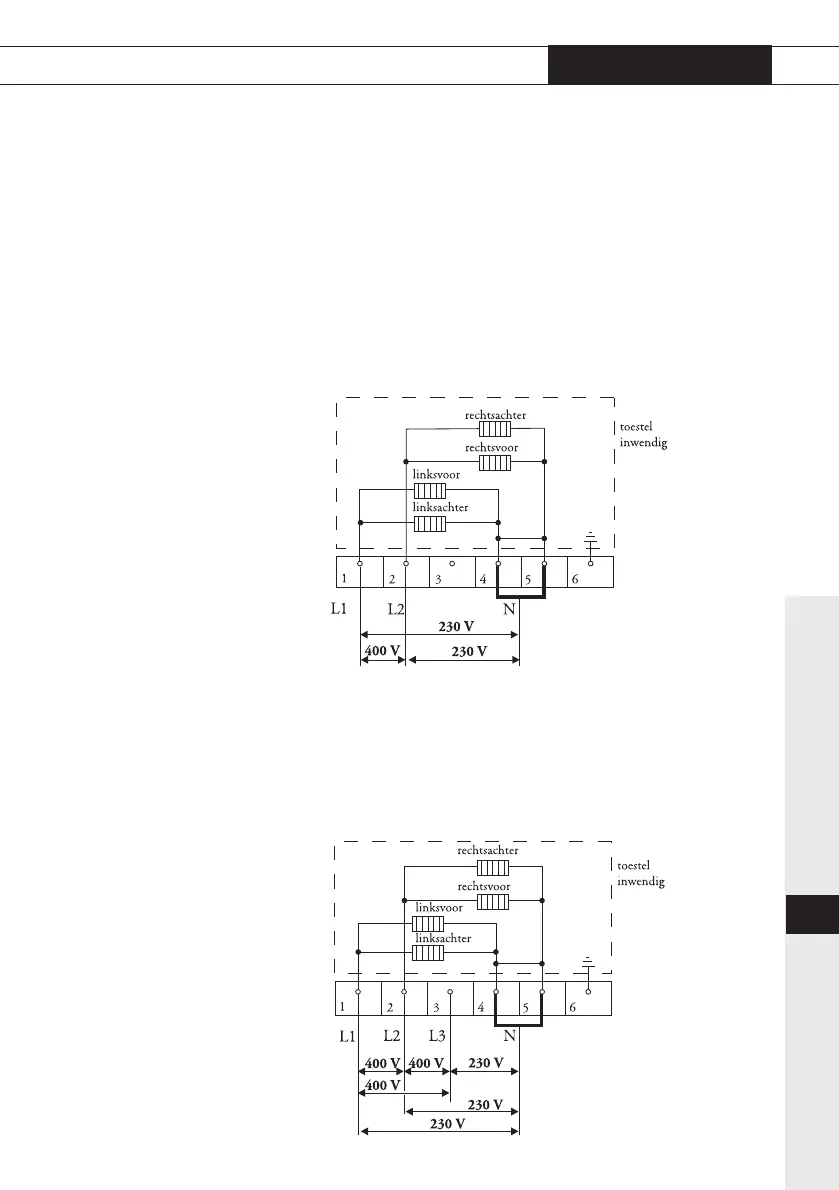

2 fasen met 1 nul aansluiting (2 1N a.c. 400 V / 50 Hz):
De spanning tussen de fasen en de nul is 230 V ac. Tussen de fasen staat
een spanning van 400 V. Wanneer er geen spanning van 400 V tussen
de fasen aanwezig is, is er sprake van twee draden die van dezelfde fase
zijn afgetakt in de meterkast en moet de kookplaat worden aangesloten
met 2 nuldraden, zoals hiervoor genoemd bij 2 fasen met 2 nullen.
Breng een verbindingsbrug aan tussen de aansluitpunten 4-5.
Uw groepen moeten afgezekerd zijn met minimaal 16 A (2x). De
aansluitkabel moet een aderdoorsnede hebben van minimaal 2,5 mm
2
.
3 fasen met 1 nul aansluiting (3 1N a.c. 400 V / 50 Hz):
De spanning tussen de fasen en de nul is 230 V a.c. Tussen de fasen
staat een spanning van 400 V. Breng een verbindingsbrug aan tussen de
aansluitpunten 4-5. Fase 3 wordt niet belast.
Uw groepen moeten afgezekerd zijn met minimaal 16 A (3x). De
aansluitkabel moet een aderdoorsnede hebben van minimaal 2,5 mm
2
.
