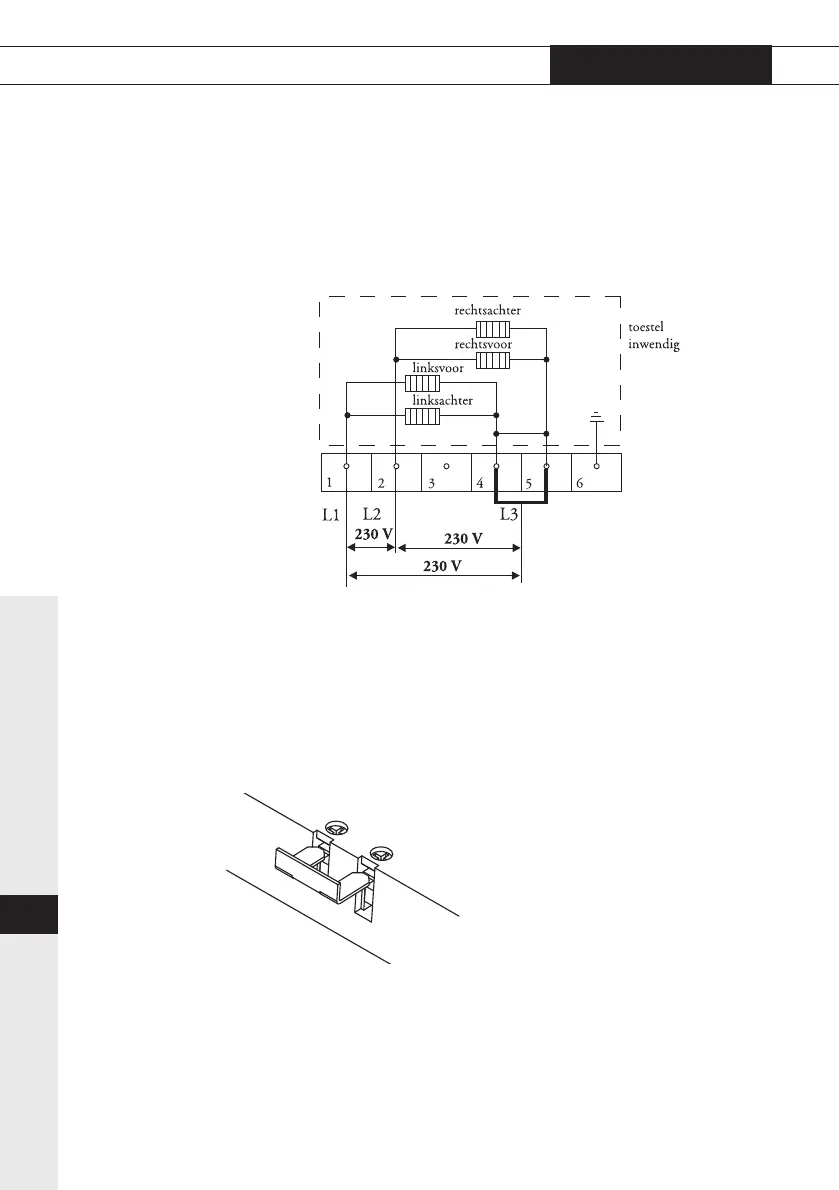

3 fasen aansluiting (3 a.c. 230 V / 50 Hz):
De spanning tussen de fasen is 230 V a.c.
Breng verbindingsbruggen aan tussen de aansluitpunten 4-5.
Uw groepen moeten afgezekerd zijn met minimaal 16 A (3x). De
aansluitkabel moet een aderdoorsnede hebben van minimaal 2,5 mm
2
.
Met de op het aansluitblok aanwezige bruggen kunt u de vereiste
doorverbindingen maken zoals in voorgaande illustraties staat aangegeven.
In het deksel van het aansluitkastje en in onderstaande illustratie staat
aangegeven hoe u de bruggen aan moet brengen. Deze moeten niet meteen
bovenop de aansluitdraden worden geplaatst, maar tussen de schroefkop en
de klem om de aansluitdraad.
Zet de kabel vast met de trekontlasting en sluit het deksel.
inbouwen HL62..E
INSTALLATIEVOORSCHRIFT
18
