INSTALLATIEVOORSCHRIFT
Uitsparing in werkblad zagen
Zaag de uitsparing in het werkblad. Doe dit zeer nauwkeurig (zie tabel).
Zaag ook eventueel aanwezige tussenschotten uit.
De afstand van de zaagmaat tot de achterwand en / of zijwand staan
vermeld in de tabel.

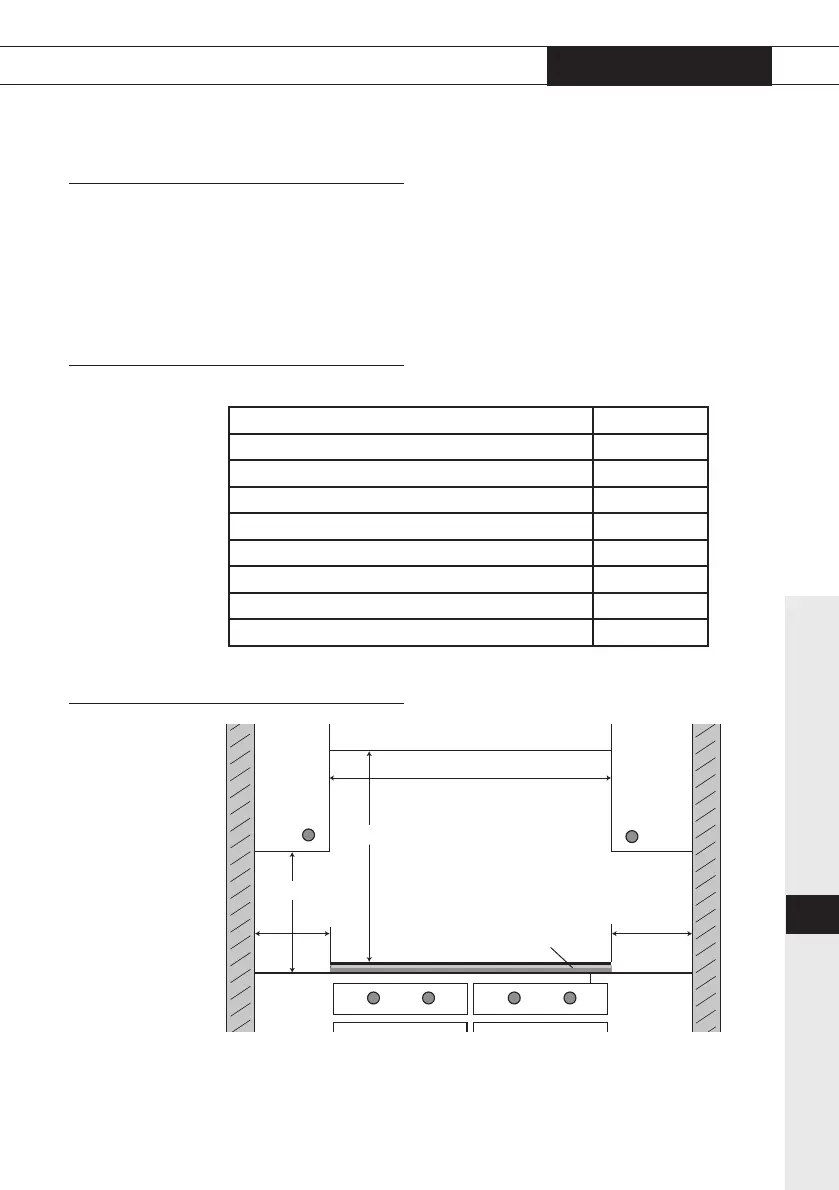

Tabel
Benodigde vrije ruimte rondom
inbouwen HL62..E
Kookplaattype HL62..E
Toestel breedte x diepte
595 x 510 mm x
Inbouwhoogte vanaf bovenkant werkblad
56 x
Zaagmaat breedte x diepte
560 x 490 mm x
Afstand zaagmaat tot achterwand 50 mm
Afstand zaagmaat tot zijwand 50 mm
min. 600 mm
min. 650 mm
min. 450 mm
min. 40 mm
afzuigkap
kast
zijwand
kookplaat
min. 40 mm
