INSTALLATIONSANWEISUNG Einbau HL62..E

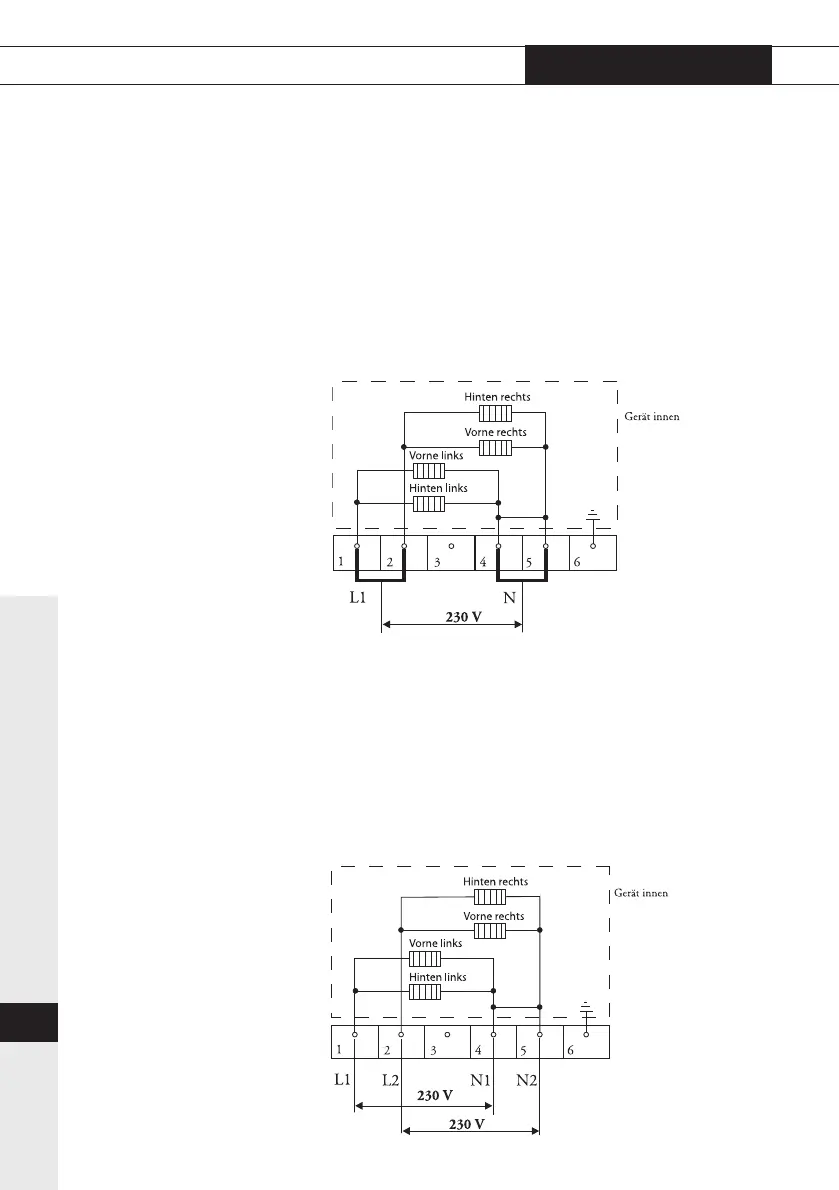

Das Gerät kann wie folgt angeschlossen werden:
1 Phasenanschluß (1 1N a.c. 230 V / 50 Hz):
Die Spannung zwischen Phase und Null ist 230 V Wechselstrom.
Bringen Sie zwischen den Anschlussstellen 1-2 und 4-5 die
Verbindungsbrücken an. Ihre Gruppe muss mit Sicherungen von minimal
32 A abgesichert sein. Das Anschlusskabel muss einen Aderdurchmesser von
mindestens 6 mm
2
haben.
2-Phasen-Netzanschluss mit 2 Nulleitern
(2 2N Wechselstrom 230 V / 50 Hz):
Die Spannung zwischen Phase und Null ist 230 V Wechselstrom. Zwischen
den Phasen kann eine Spannung von 0 V stehen, wenn sie im Zählerschrank
an die gleiche Phase angeschlossen sind, aber auch 400 V, wenn sie an
2 verschiedene Phasen angeschlossen sind. Ihre Gruppen müssen mit
minimal 16 A (2 Sicherungen) abgesichert sein. Das Anschlusskabel muss
einen Aderdurchmesser von mindestens 2,5 mm
2
haben.
