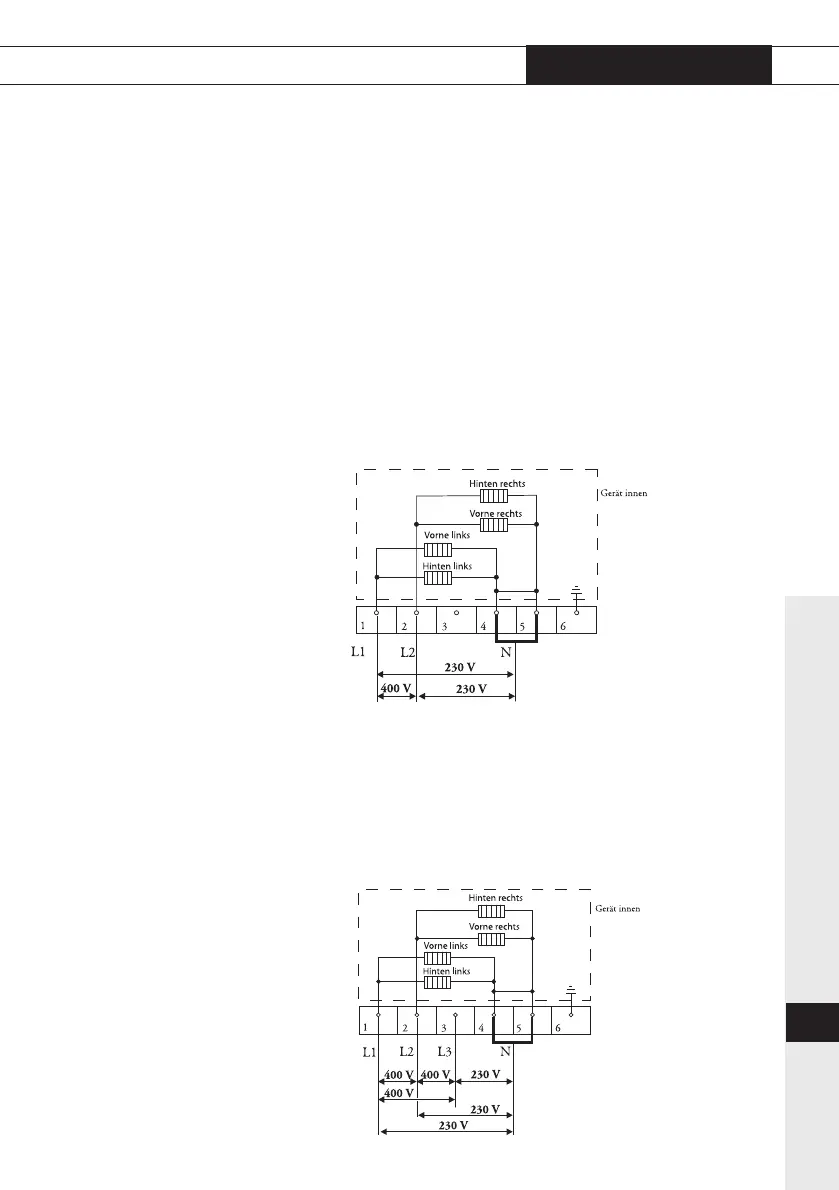

2-Phasen-Netzanschluss mit 1 Nullleiter
(2 1N Wechselstrom 400 V / 50 Hz): Die Spannung zwischen den
Phasen und dem Nullleiter ist 230 V Wechselstrom. Zwischen den
Phasen steht eine Spannung von 400 V. Wenn keine Spannung von
400 V zwischen den Phasen vorhanden ist, ist von zwei Drähten
die Rede, die von der gleichen Phase im Zählerschrank abgezweigt
worden sind. Das Kochfeld muss dann mit 2 Nullleitern verbunden
werden. Siehe hierzu obige Angaben über 2-Phasen-Netzanschluss
mit 2 Nullleitern. Sorgen Sie für eine Verbindungsbrücke zwischen
den Anschlussstellen 4-5. Ihre Gruppen müssen mit minimal 16 A
(2 Sicherungen) abgesichert sein. Das Anschluss kabel muss einen
Aderdurchmesser von mindestens 2,5 mm
2
haben.
3-Phasen-Netzanschluss mit 1 Nullleiter (3 1N Wechselstrom 400
V / 50 Hz): Die Spannung zwischen den Phasen und dem Nullleiter
ist 230 V Wechselstrom. Zwischen den Phasen steht eine Spannung
von 400 V. Sorgen Sie für eine Verbindungsbrücke zwischen den
Anschlussstellen 4-5. Phase 3 wird nicht belastet. Ihre Gruppen müssen
mit minimal 16 A (2 Sicherungen) abgesichert sein.Das Anschluss kabel
muss einen Aderdurchmesser von mindestens 2,5 mm
2
haben.
