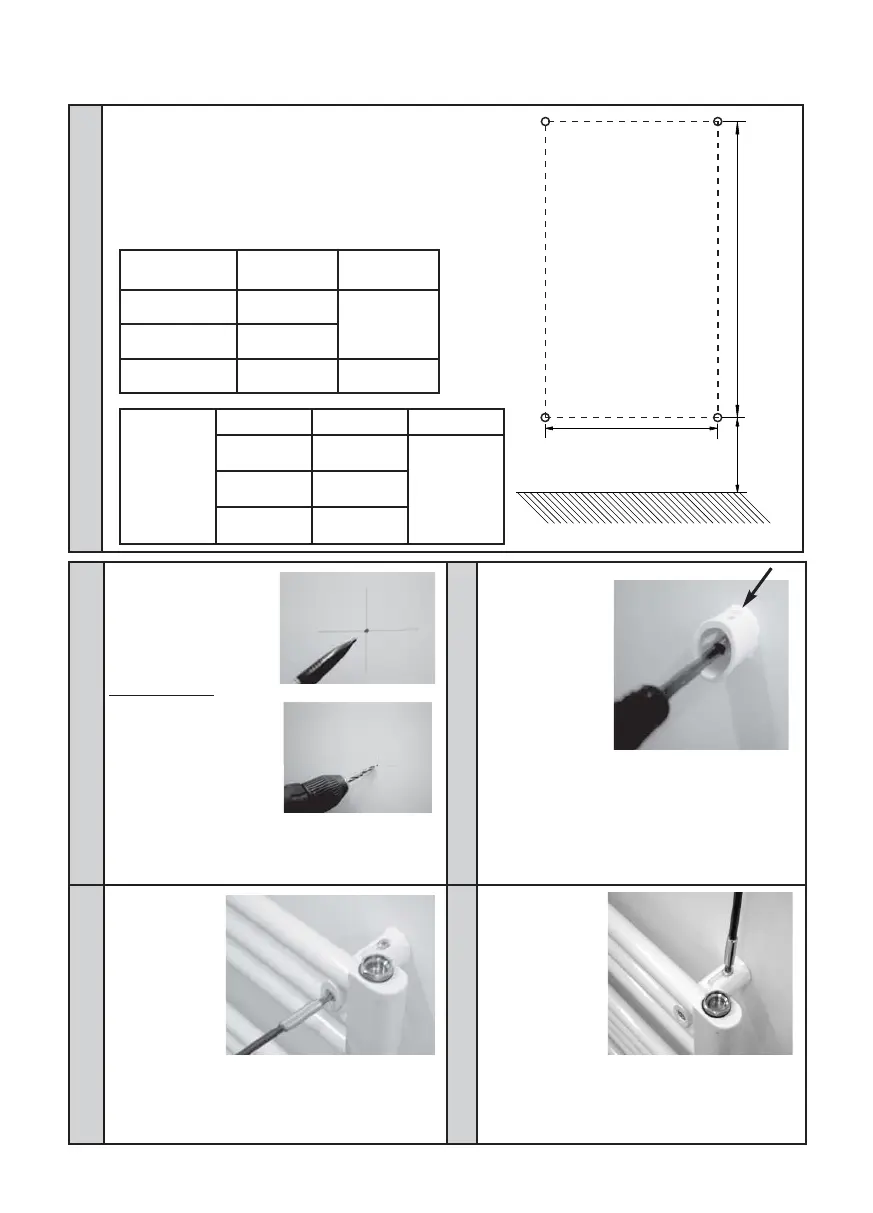

Maak de kleppen van het deksel los en zet dit tegen de
muur met de onderste uitgevouwen klep op de grond
of op de gewenste installatiehoogte. Teken de 4 boor-
gaten door de verpakking heen (zonder erdoor heen te
prikken) en verwijder vervolgens de verpakking.
B
361 mm
A
SOL
Notering (A) Notering (B)
500 W 779
350
750 W 1230
1000 W 1599 400
2
Geef de 4 boorgaten
zorgvuldig aan met
potlood (teken een
kruis van 2 cm breed).
Boor de 4 gaten.
Opmerking:
De bij
het apparaat meegele-
verde plugs zijn stan-
daardmodellen. In
geval van een bijzon-
der steunstuk, dient u
passende plugs te
gebruiken.
3
Schroef de
hangers vast
(en gebruik
hiervoor een
onderleg rin-
getje onder
iedere schroef).
Zorg ervoor
dat de borg-
schroeven naar boven toe toegankelijk blij-
ven.
4
Plots op de
buizen
schroeven
zonder ze te
blokkeren.
Hum auto-
matische ins-
telling
controleren door ze te zetten met het appa-
raat. Eens de gevonden positie, de schroeven
van elke plot blokkeren.
5
Het apparaat
aan de muur
zetten. Elke
schroef van
blokkage
schroeven. De
capuchons in
einde van
plots zetten.
Model
breedte
400 mm
Cote (A) Cote (B)
300 W 574
270
500 W 1025
750 W 1476
2) Hoe installeert u het apparaat?
