4) Programmering
Het apparaat kan op afstand worden aangestuurd als de stuurdraad is aangesloten op een apparaat
met scheduler, een programma-eenheid of een energiebeheerder.
Tabel van de commando's die het apparaat kan ontvangen via de stuurdraad
(te meten tussen de stuurdraad en de neutrale geleider).
Ontvangen com-
mando's
Geen stroom
Volledige halve golf
230V
Negatieve
halve golf -115V
Positieve
halve golf +115V
Oscilloscoop
Ref/Neutraal
Ingestelde
methode
COMFORT ECO VORSTVRIJ
UIT TIJDELIJKE
STROOMAF
Verwarmingstemp
eratuur
COMFORT ins-
telling
Verlaging van 3°C ten
opzichte van de COM-
FORT instelling
Vorstvrij temperatuur
van ongeveer 7°C
Onmiddellijk uitzetten van de
verwarming. Kan ook worden
gebruikt voor tijdelijke stroo-
mafsluitin
3) Het apparaat aansluiten
- Het apparaat moet worden gevoed met 230 V 50Hz.
- Het apparaat wordt aangesloten op de netspanning met behulp van een 3-aderige kabel door mid-
del van een aansluitkast. In vochtige ruimten zoals badkamers en keukens, moet de aansluitkast op
een hoogte van minstens 25 cm van de vloer worden geïnstalleerd.
- De installatie moet een omnipolair uitschakelsysteem bevatten met een contactopeningsafstand van
minstens 3mm.
- Het is verboden om het apparaat te aarden.
Nooit de hulpdraad (zwart) van het apparaat aarden.
- Indien de voedingskabel beschadigd is, moet hij ter voorkoming van elk risico, worden vervan-
gen door een gekwalificeerde persoon.
- Als een sturend of bestuurd apparaat wordt beschermd door een differentieel van 30mA (badka-
mer), dan moet de voeding van de stuurdraad op dit differentieel worden beveiligd.

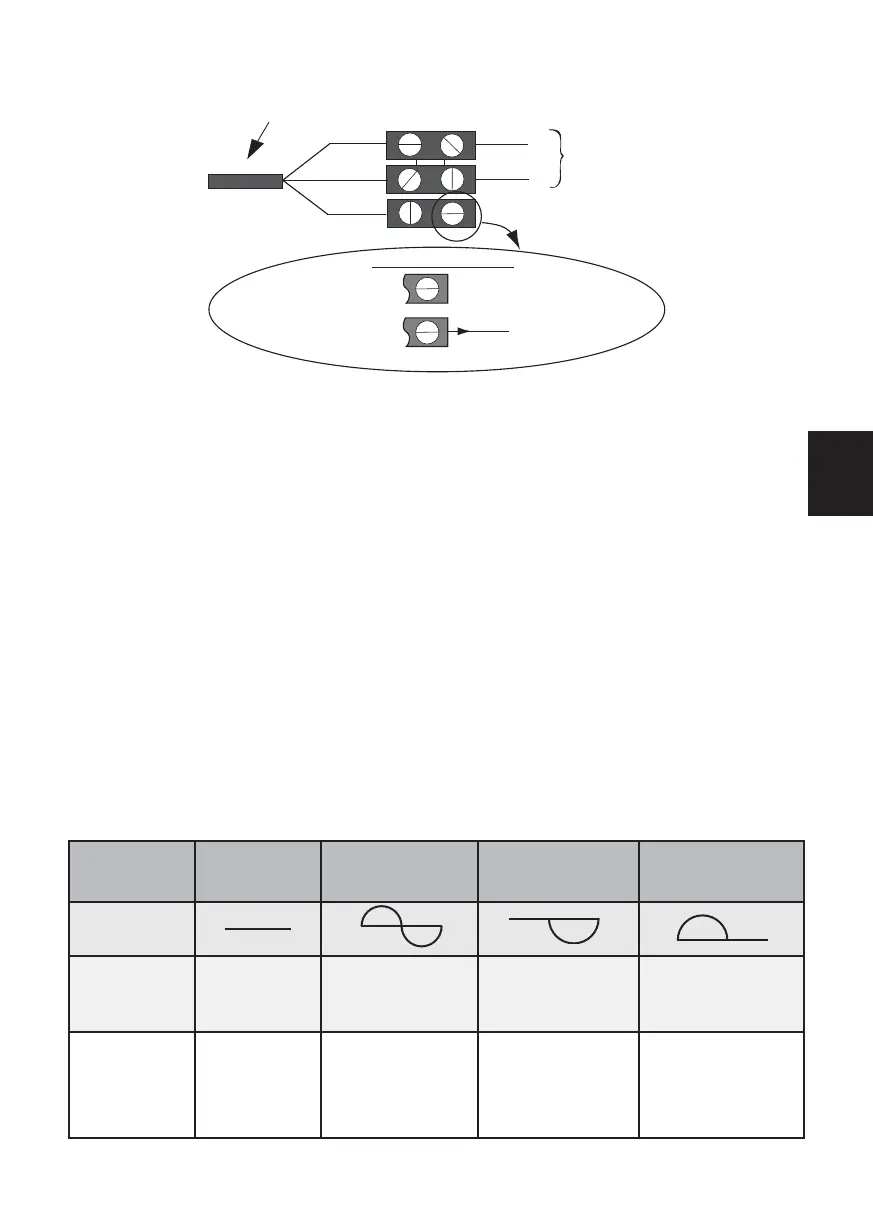

Kabel van het apparaat
Fase=Bruin
Nulleider=Blauw
FASE
NULLEIDER
Elektriciteitsnet
1e geval : apparaat alleen
Stuurstroomdraad=Zwart
Drie mogelijke gevallen
Apparaat niet bestuurd
De stuurstroomdraad is
nergens op aangesloten
2e geval: slavenapparaat
Naar apparaat met cassette of de
programmeringscentrale
NL
