34

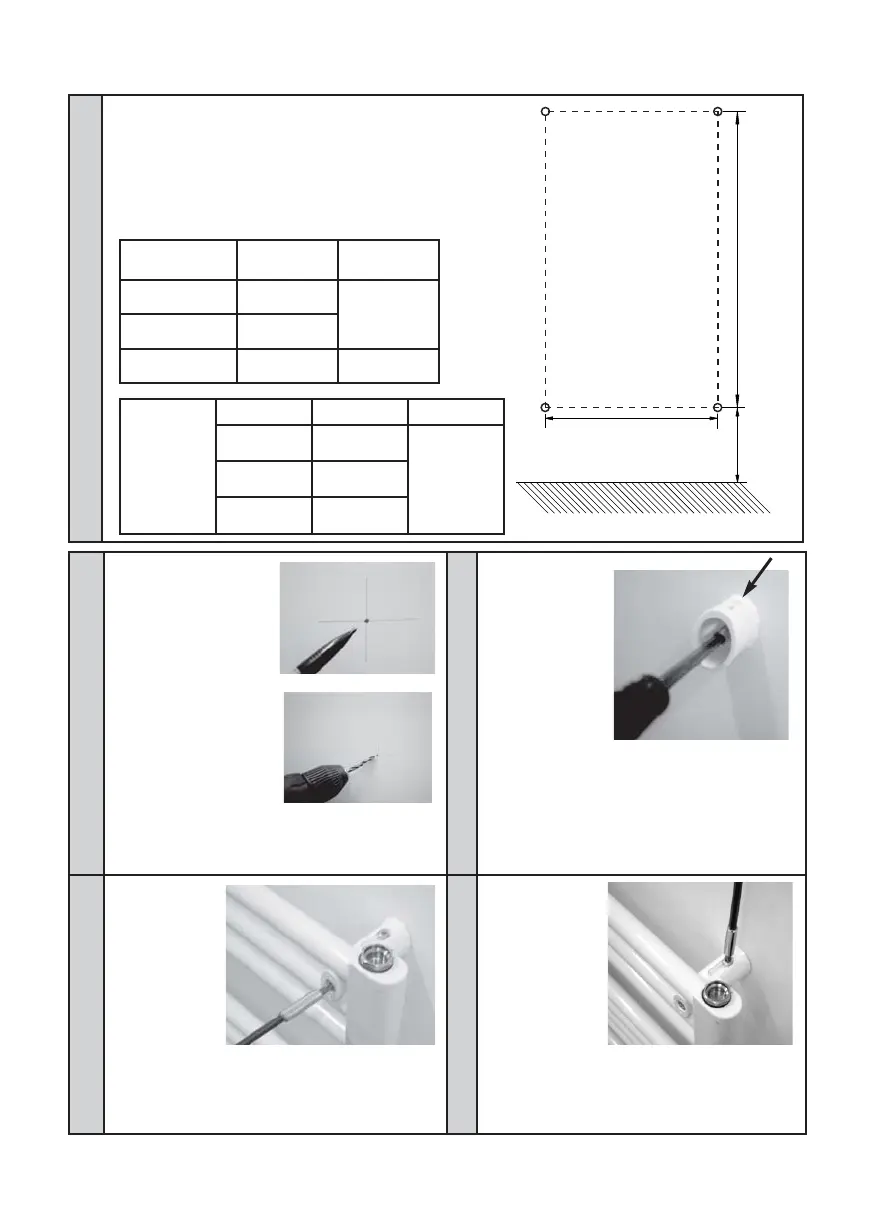

2) ¿Cómo instalar el aparato?
1
Desabrochar las solapas de la tapa y posiciónela contra
la pared, solapa inferior desplegada colocada sobre el
suelo o a nivel de la altura de la instalación deseada.
Granetee a través del embalaje los 4 agujeros de tala-
drado (sin taladrar), y luego quitar el embalaje.
B
361 mm
A
SOL
Potencia
Cota (A) patas
de fijación
Cota (B) patas
de fijación
500 W 779
350
750 W 1230
1000 W 1599 400
2
Identifique cuidadosa-
mente los puntos de
perforación con un
lápiz ( dibuje una cruz
de 2 cm de ancho).
Perfore los 4 orificios.
3
Atornillar los
forros. Utilizar
debajo de cada
tornillo las
arandelas
suministradas.
Insertar los
tampones de
caucho en cada
coquilla.
4
Atornillar los
plots en los
tubos sin
bloquearlos.
Verificar su
posiciona
meiento
colocandolos
con el aparato en los forros. Una vez encon-
trada la posicion, bloquear los tornillos de
cada plot.
5
Colocar el
apareto en la
pared en los
forros.
Atornillar
cada uno de
los tornillos
de bloqueo.
Colocar los capuchones en el extremo de
los plots.
Modelo
anchura
400 mm
Puissance Cota (A) Cota (B)
300 W 574
270
500 W 1025
750 W 1476
