35
Órdenes recibidas
Ausencia de cor-
riente
Alternancia com-
pleta 230V
Semialternancia
negativa
-115V
Semialternancia
positiva
+115V
Osciloscopio
Ref/Neutro
Modo obtenido CONFORT ECO
FUERA
DE HIELO
PARADA DESLAS-
TRADO
Temperatura de
calentamiento
Ajuste CONFORT
Disminución de
3ºC A 4ºc con res-
pecto al ajuste
CONFORT
Temperatura Fuera
de Hielo de
aproximada-mente
7ºC
Parada inmediata de la
calefacción. También se
puede utilizar para el
deslastrado
4) Programación
El aparato se puede controlar a distancia si su hilo piloto está conectado a un aparato equipado de
un programador, a una central de programación o a un administrador de energía.
Cuadro de las órdenes que el aparato puede recibir en su hilo piloto
(a medir entre el hilo piloto y el neutro).

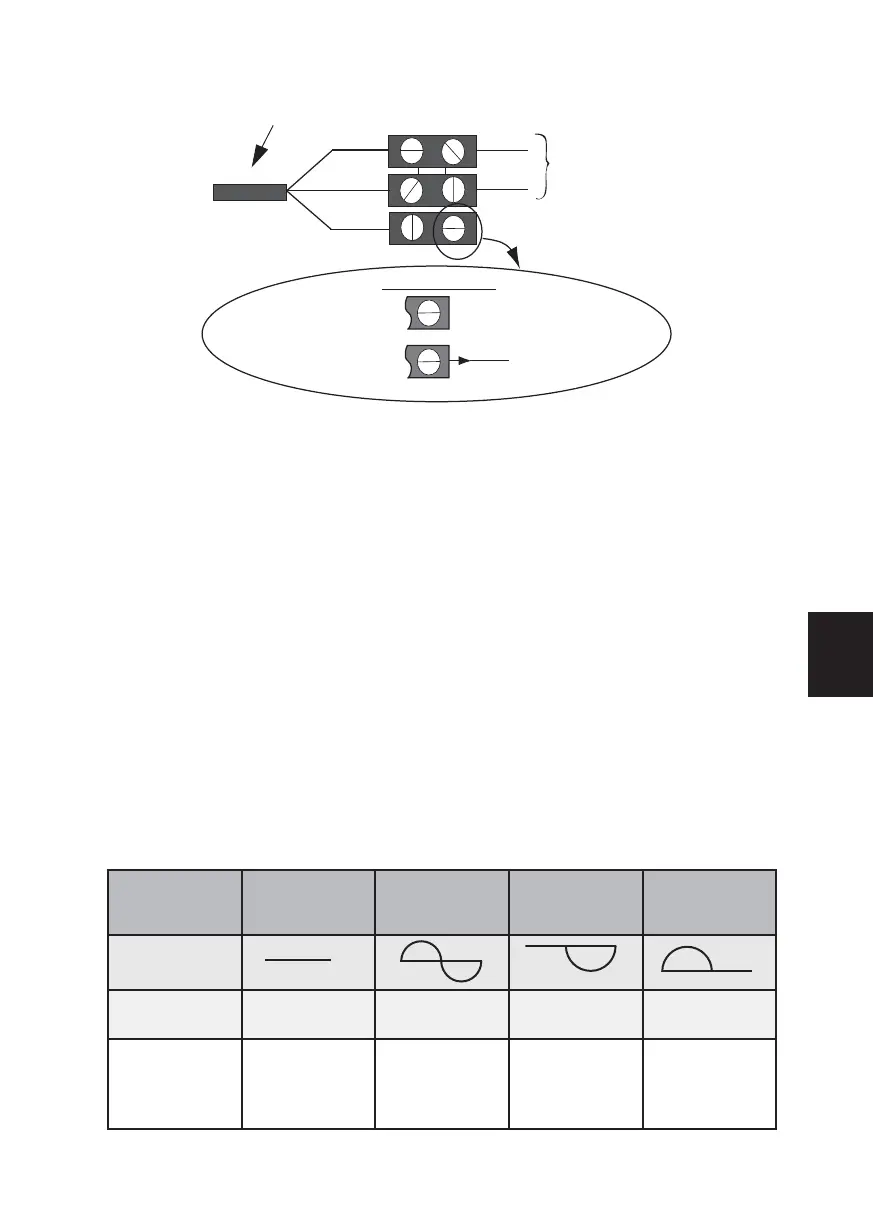

3) Conectar el aparato
- El aparato se debe alimentar con 230V 50Hz.
- La conexión a la red eléctrica se realizará con la ayuda de un cable de 3 hilos por medio de una caja
de conexión. En locales húmedos como las salas de agua y las cocinas, se debe instalar la caja de
conexión por lo menos a 25 cm del suelo.
- La instalación se debe equipar de un dispositivo de corte omnipolar que posea una distancia de
apertura de contacto de por lo menos 3 mm.
- La conexión a la tierra está prohibida.
No conectar el hilo piloto del aparato(negro) a la tierra.
- El reemplazo del cable de alimentación, si está demasiado corto o dañado, necesita herramientas
especiales y debe efectuarlo una persona cualificada para evitar cualquier peligro.
- Si un aparato piloto o pilotado está protegido por un diferencial de 30 mA (ex. cuarto de baño)es
necesario proteger la alimentación del hilo piloto sobre este diferencial.
Cable del aparato
Fase= Marrón
Neutro=Azul
FASE
NEUTRO
Red
Eléctrica
Dos casos posibles
Hilo piloto=Negro
1er caso: aparato solo
2e caso: aparato Esclavo
El hilo piloto no está
conectado
Hacia
central de programación
SP
