44

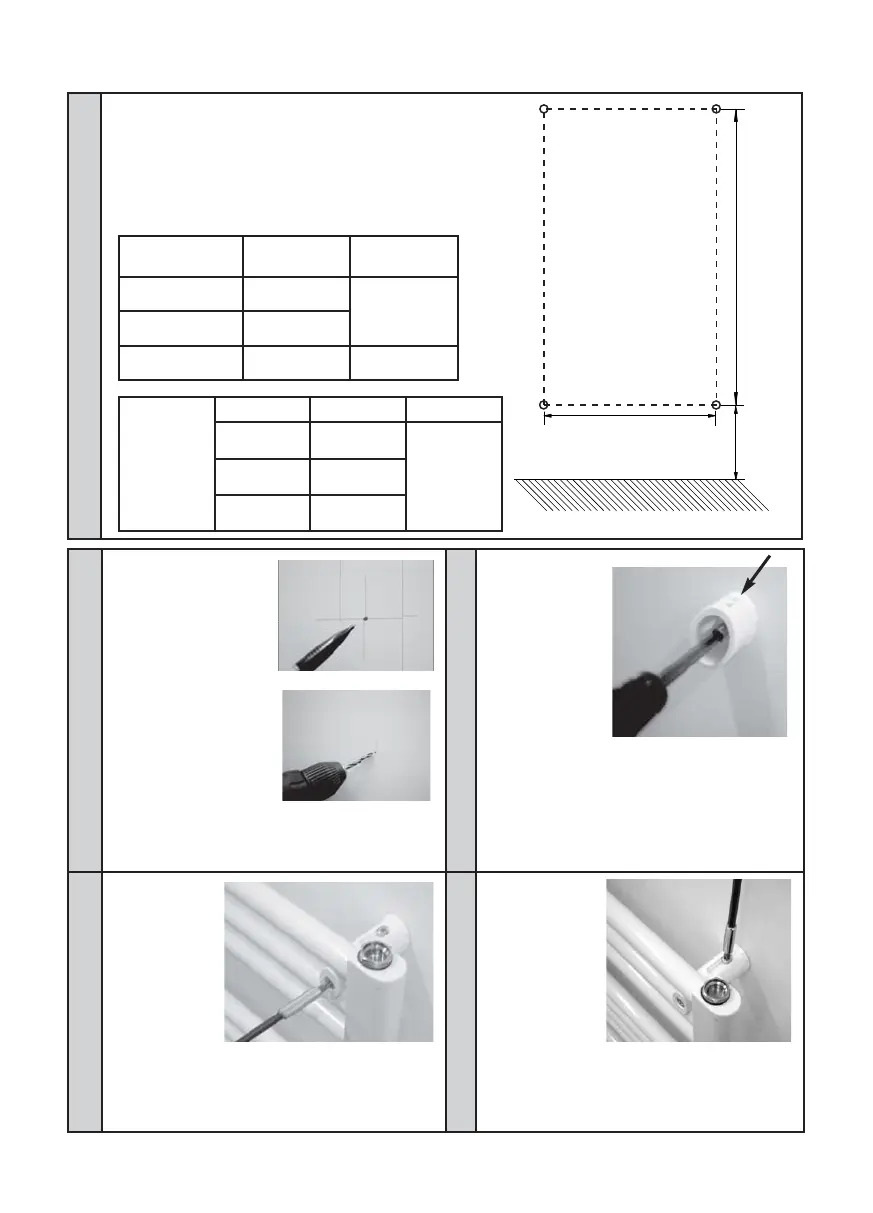

2) Como instalar o aparelho?
1
Remova os agrafos das abas da tampa e posicione-a
contra a parede, aba inferior desdobrada colocada no
chão ou à altura da instalação desejada. Faça através da
embalagem os 4 orifícios de perfuração (sem perfurar),
e de seguida remova a embalagem.
B
361 mm
A
SOL
Potências
Cota (A)
partes de fixação
Cota (B)
partes de fixação
500 W 779
350
750 W 1230
1000 W 1599 400
2
Identifique cuidadosa-
mente os 4 pontos de
perfuração com um
lápis (marque uma
cruz de 2 cm de lar-
gura).
Fure os 4 orifícios.
3
Aparafusar os
suportes.
Utilizar sob cb
cada parafuso
as anilhas for-
necidas.
4
Enroscar os
encaixes nos
tubos sem os
bloquear.
Verificar o
seu posi-cio-
namen to ao
pô-los com o
aparelho nos suportes. Depois de encontrar à
posição correcta, bloquear os parafusos em
cada encaixe.
5
Colocar o
aparehlo nos
suportes.
Apertar cada
um dos
parafu-sos de
bloqueio. Pôr
as tampas na
ponta dos encaixes.
Modelo de
largura 400
mm
Potências
Cota (A) Cota (B)
300 W 574
270500 W 1025
750 W 1476
