Comandos
recebidos
Ausência de
corrente
Alternância
completa 230 V
Semi-alternância
negativa -115V
Semi-alternância
positiva +115V
Osciloscópi
Ref./Neutro
Modo obtido
CONFORTO
ECO ANTI-GELO
PARAGEM
DESLASTRE
Temperatura
de
aquecimento
Ajuste
CONFORTO
Queda de 3°C a
4°C em relação
ao ajuste
CONFORTO
Temperatura de
cerca de 7°C
Desligar imediatamente
o aquecimento.
Também pode ser utili-
zado para o deslastre.
4) Programação
O aparelho pode ser comandado à distância, se o fio piloto de programação estiver ligado a um apa-
relho equipado com programador, a uma central de programação ou a um sistema de gestão de
energia.
Quadro dos comandos de pro gramação que o aparelho
pode r eceber através do fio piloto
(a medir entre o fio piloto e o neutro).
3) Ligação do aparelho
- O aparelho deve ser alimentado por uma fonte de 230V 50 Hz.
- A ligação à rede eléctrica deve ser efectuada com ao auxílio de um cabo trifilar por intermédio de
uma caixa de ligação. Em locais húmidos, tais como casas de banho e cozinhas, a caixa de ligação
deve ser instalada a, no mínimo, 25 cm do piso.
- A instalação deve possuir um dispositivo de corte omnipolar com uma distância de abertura de
contacto mínima de 3 mm.
- A ligação à terra é proibida. Não aterrar o fio piloto do aparelho (negro).
- A substituição do cabo de alimentação, se estiver demasiado curto ou danificado, necessita de fer-
ramentas especiais e deve ser realizada por uma pessoa qualificada de forma a evitar qualquer
perigo.
- Se um aparelho de operação autónoma ou operado por um outro sistema beneficiar de uma pro-
tecção por diferencial 30mA (ex.: casa de banho), é necessário proteger a alimentação do fio piloto
nesse diferencial.

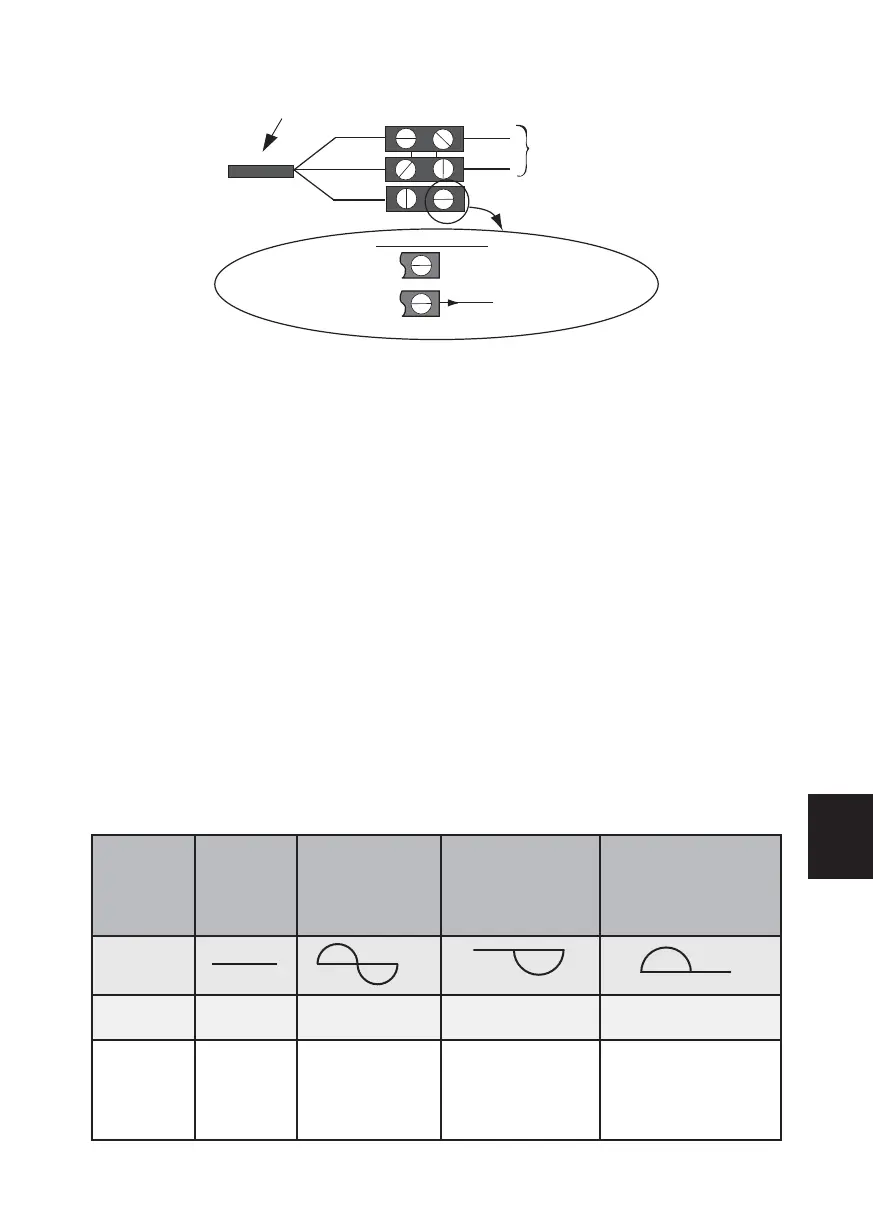

Cabo do aparelho
Fase=castanho
Neutro=Azul
FASE
NEUTRO
Rede
Eléctrica
Dois casos possíveis
Fio comando=preto
1º caso: Aparelho único
2e caso: Aparelho escravo
Aparelho não comandado
O fio de coando não está ligado
Para o aparelho com cassette ou
central de programação
P
