Atlantic CALYPSO VM - Nomenclatuur

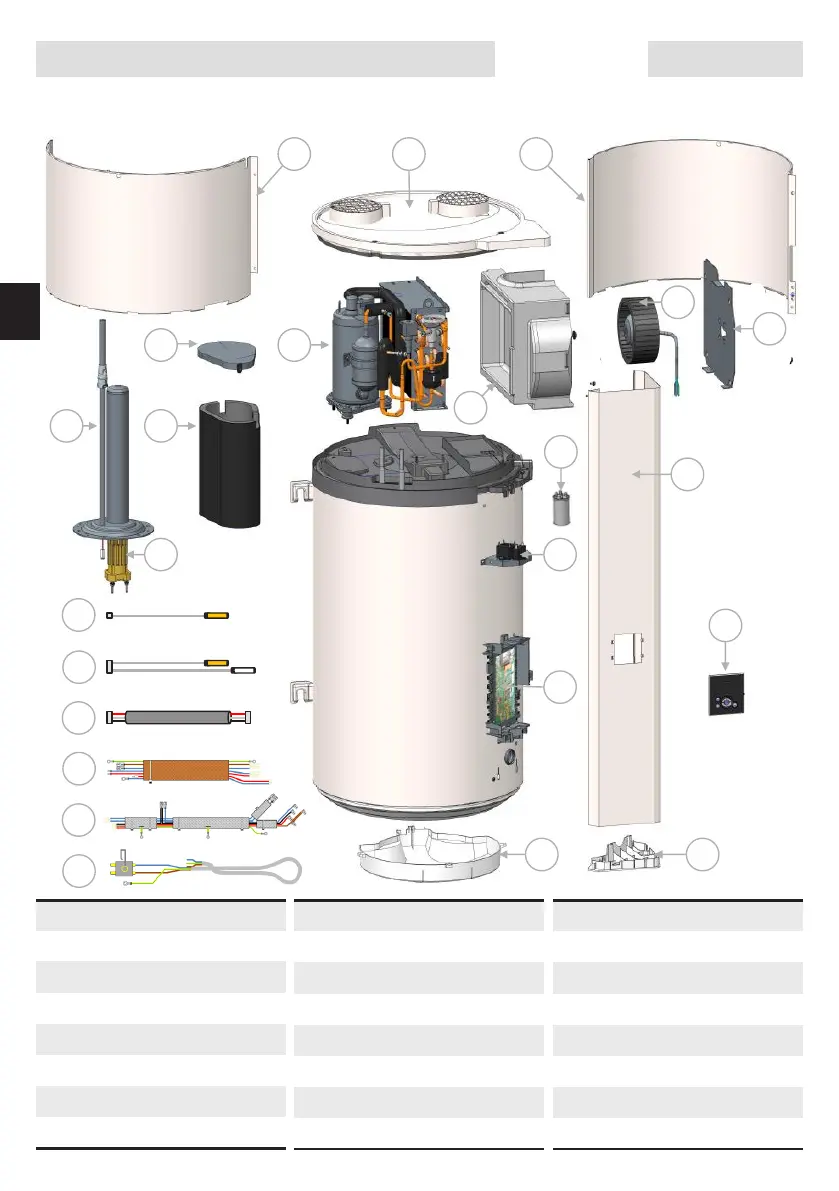

5. Nomenclatuur
1 Behuizing voorzijde
2 Deksel
3 Behuizing achterzijde
4 Steatietweerstand
5 Deksel mantel
6 Compressormantel
7 Verwarmingselement
8 Compressor
17 Deksel onderzijde kolom
18 Bedrading 1 sensor waterreservoir
19 Bedrading 2 sensoren WP
20 Klemmenbord interface
21 Bedrading ACI+ELEK
22 Bedrading compressor
23 Bedrading ventilator + klemmenbord
24 Condensor 10µF
09 Slakkenhuis van ventilator
10 Ventilator
11 Plaat ventilatorbeugel
12 Kolom voorpaneel
13 Geheel bediening
14 Condensator 1,5+2,5+2,7µF
15 Regelkaart
16 Deksel onderzijde
21 3
4
5
6
7
8
9
10
11
12
14
16 17
18
20
22
24
19
21
23
Presentatie Installatie Gebruik Onderhoud Garantie
13
15
