Nieprawidłowo wykonane połączenia rurowe (rury zagniecione, zbyt długie kolanka lub też za duża ich
ilość....) może być przyczyną spadku wydajności. Tak więc bezwzględnie zabrania się stosowania giętkich
przewodów rurowych.
Ilość kolanek 90°
Całkowita długość przewodów rurowych wraz z wlotem
i wylotem powietrza z katalogu
0 kolanek 10m
1 kolanko 90° 8m
2 kolanka 90° 6m
8. Podłączenie elektryczne
Patrz schemat elektryczny na przedostatniej stronie.
Zabrania się bezpośredniego podłączenia grzałki elektrycznej.
Nie podłączać ogrzewacza wody do sieci zasilającej przed wcześniejszym napełnieniem go wodą.
Urządzenie wymaga stałego podłączenia do sieci zasilającej.
Ogrzewacz wody może być włączony i funkcjonować wyłącznie w sieci prądu zmiennego 230 V, 1-fazowego.
Podłączyć ogrzewacz wody za pomocą przewodu elektrycznego sztywnego o przekroju żyły równym 2,5 mm².
W skład instalacji wchodzi:
• Wyłącznik wielobiegunowy 16 A z minimalnym odstępem pomiędzy stykami 3 mm.
• Zabezpieczenie wyłącznikiem różnicowo-prądowym 30 mA.
W przypadku uszkodzenia kabla zasilającego, do jego wymiany zobowiązany jest producent, autoryzowany
serwis firmy ATLANTIC lub osoby o równoważnych kwalifikacjach celem uniknięcia zagrożenia
Naprawa termostatu bezpieczeństwa grzałki elektrycznej dopuszczalna jest wyłącznie w zakładzie producenta.
Nie spełnienie tego warunku powoduje utratę korzyści wynikających z gwarancji.
Należy instalować urządzenie z zachowaniem przepisów elektrycznych danego kraju.
W konfiguracji "bezrurowej", możliwa jest zmiana kierunku kratek w
celu zmiany kierunku przepływu powietrza. W tym celu należy
odkręcić kratki i przykręcić je w jednej z dwóch ustalonych pozycji.
Zabrania się kierować jednej kratki na drugą.

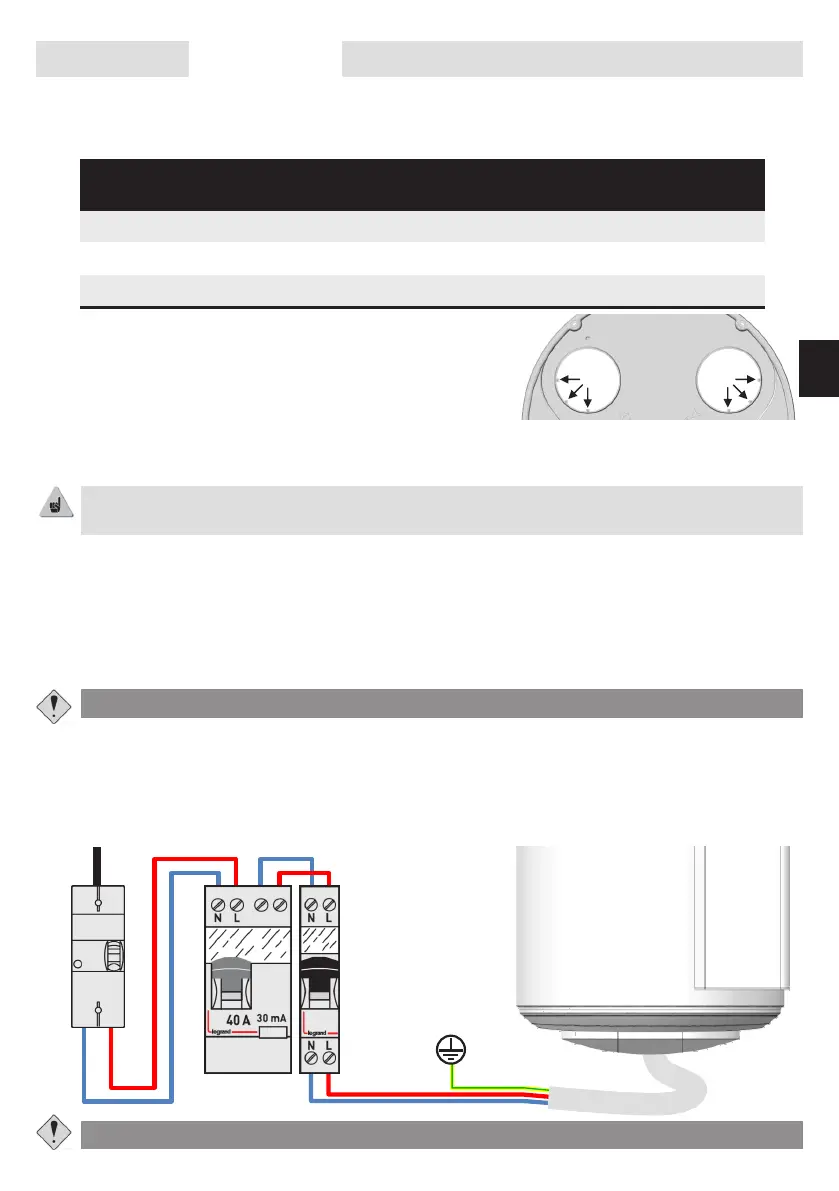

Schemat podłączeń elektrycznych:
Podłączenie do uziemienia jest obowiązkowe.
Prezentacja Instalacja Użytkowanie Przeglądy Gwarancja
3x 1,5mm²
16A
145
