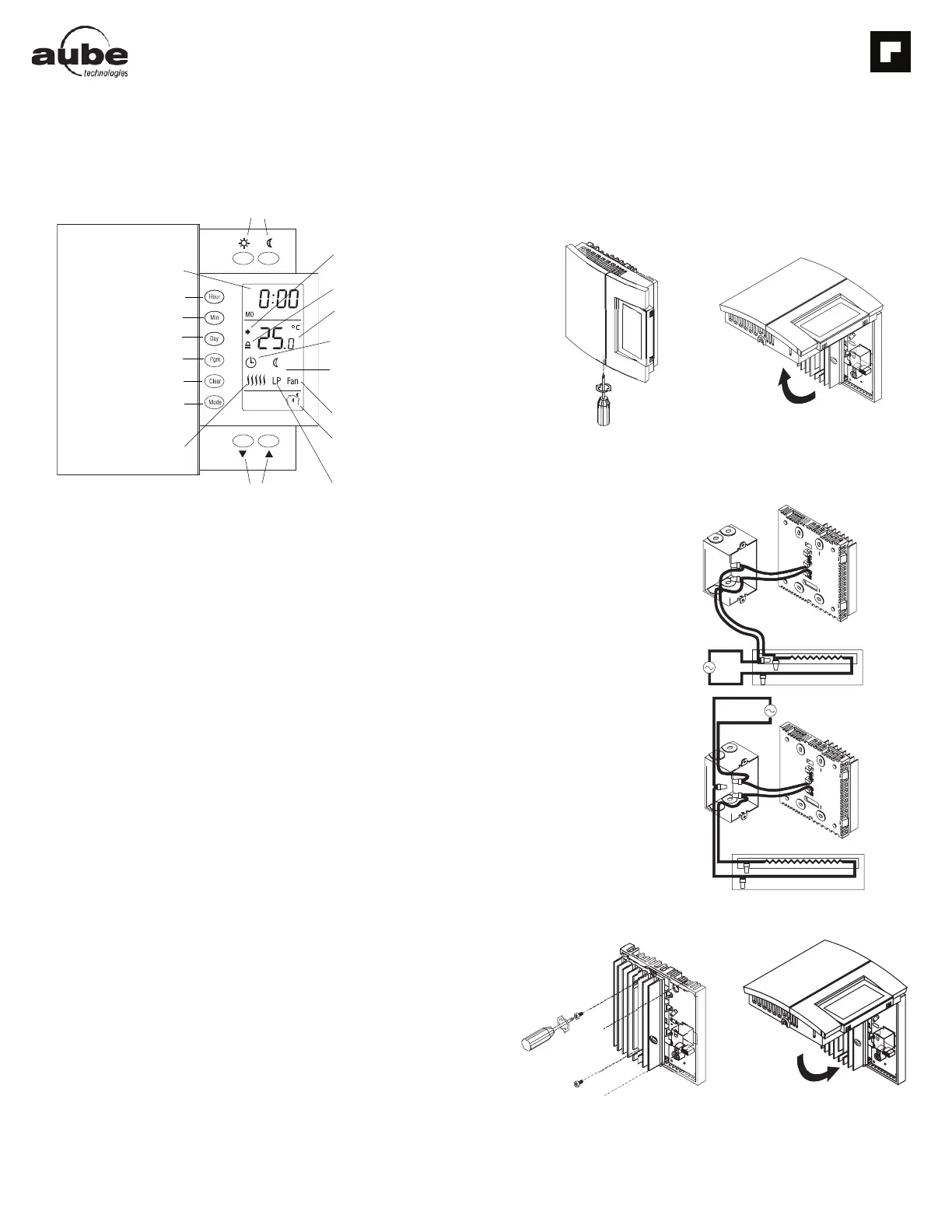

TH106 Termostato programable
GUÍA PARA EL USUARIO
* LP aparece solamente los primeros dos minutos cuando el termostato está sin corri-
ente. Esto puede ocurrir durante un corte de electricidad o cuando el dispositivo de pro-
tección térmica dentro de la estufa eléctrica de zócalo está abierta.
1. DESCRIPCIÓN
Este termostato programable puede usarse para controlar un
sistema de calefacción eléctrico, tal como una estufa eléctrica de
zócalo, un cielorraso radiante, un piso calefaccionado, un convector
eléctrico o un calefactor a aire forzado.
El termostato no debe utilizarse en las siguientes condiciones:
• cuando la carga resistiva es mayor que 16,7 A
• cuando la carga resistiva es menor que 2 A
• si el sistema es impulsado por un contactor o relé (carga
inductiva)
• si se trata de un sistema de calefacción central
PARTES PROVISTAS
• Un (1) termostato
• Dos (2) tornillos 6-32
• Dos (2) conectores sin soldadura
2. INSTALACIÓN
CORTAR LA ALIMENTACIÓN DEL SISTEMA DE CALEFACCIÓN EN EL
PANEL DE ALIMENTACIÓN PRINCIPAL PARA EVITAR RIESGOS DE
ELECTROCUCIÓN. LA INSTALACIÓN DEBE HACERLA UN ELECTRI-
CISTA.
• Todos los cables y conexiones deben ser conformes con el código
de electricidad local.
• Deben usarse conectores especiales CO/ALR sin soldadura
cuando se conecten conductores de aluminio.
• El termostato debe instalarse en una caja de electricidad.
• El termostato debe instalarse a alrededor de 1,5 m (5 pies) del
piso, en una pared interior frente al aparato de calefacción.
• Deben evitarse los lugares con corrientes de aire (en lo alto de una
escalera o en una salida de aire), los puntos en los que el aire no
circula (detrás de una puerta) o que reciben la luz directa del sol.
• No debe instalarse el termostato en una pared que oculte
conductos de chimeneas o estufas.
• Los cables del termostato no están polarizados; cualquiera de los
cables puede conectarse a la carga o a la fuente de alimentación.
NOTA: mantener siempre los agujeros de ventilación del termo-
stato limpios y sin obstrucciones.
1.
2. Conectar los cables del termostato a la alimentación y a la
carga por medio de conectores sin soldadura para cables de
cobre.
3. Introducir el exceso de cables en la caja de electricidad.
NOTA: si fuera necesario, configurar el termostato antes de rein-
stalar la tapa (ver la sección 3).
4. Reconectar el sistema de calefacción.
Seleccionar el modo
Configurar la hora
Configurar el día
Hora y día
Temperatura
Íconos de modos
de funcionamiento
Saltear un período
Programación
del horario
Íconos de temperatura
predefinida
Botones de ajuste
de la temperatura
Botones de temperatura
predefinida
Indicador de
poder calorífico
Aparece cuando
se visualiza el
punto de ajuste
Indica que el período cor-
riente (aparece en modo
Automático solamente)
Indica que el termostato
está configurado para un
calefactor a aire forzado
Indica que el termostato
no recibe corriente *
Indica que los ajustes
están bloqueados
Configurar los minutos
Instalación de 2 cables
Instalación de 4 cables
