Instalación
APx511 B Series Hearing Instrument Analyzer: Instalación: (Sp) 19
voltaje de la fuente de suministro tal como se describe a
continuación.
Apertura del módulo de entrada de energía
Desconecte el cable de alimentación del instrumento antes
de cambiar los fusibles o efectuar cualquier otra operación
descrita en esta sección.
Para abrir el módulo de entrada de energía, consulte la Fig-
ura 3 y proceda de la siguiente manera:

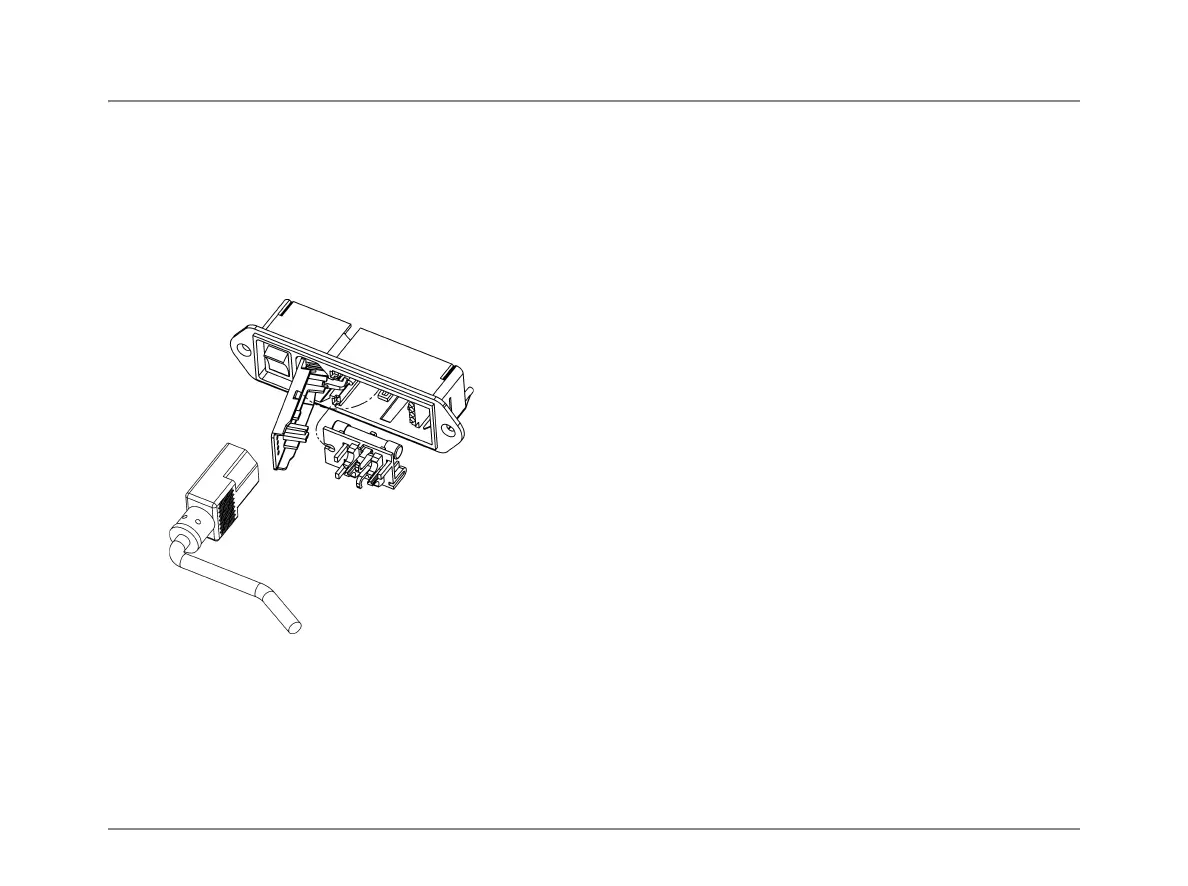

Figura 3. Puerta del módulo de entrada de energía
y bloque de fusibles.
• Extraiga el cable de alimentación de voltaje del conec-
tor de cable de alimentación.
• Localice la ranura en la bisagra de la puerta de la cubi-
erta del módulo. La bisagra se encuentra a la izquierda
de la puerta de la cubierta, y la ranura en la bisagra es
visible en la cavidad del conector del cable de ali-
mentación. Inserte un desarmador pequeño o una herra-
mienta similar en la ranura y empuje la bisagra de la
puerta de la cubierta. La puerta de la cubierta se zafará,
y luego podrá pivotarse sobre su bisagra para acceso al
conjunto de ensamble de bloque y tarjeta selectora de
voltaje.
Cambio de la configuración del voltaje de la
fuente de alimentación
• Abra el módulo de la entrada de energía tal como se
describe anteriormente.
• La tarjeta selectora de voltaje es una tarjeta de circuito
pequeña equipada con un pasador indicador blanco de
plástico, instalado en el lado derecho del módulo de
entrada de energía, tal como se muestra en la Figura 4.
Tire de la tarjeta selectora de voltaje recto hacia fuera
