Instalación
20 APx511 B Series Hearing Instrument Analyzer: Instalación (Sp)
de la carcasa, usando pinzas de punta para sujetar la tar-
jeta. No utilice el pasador indicador como un asa.

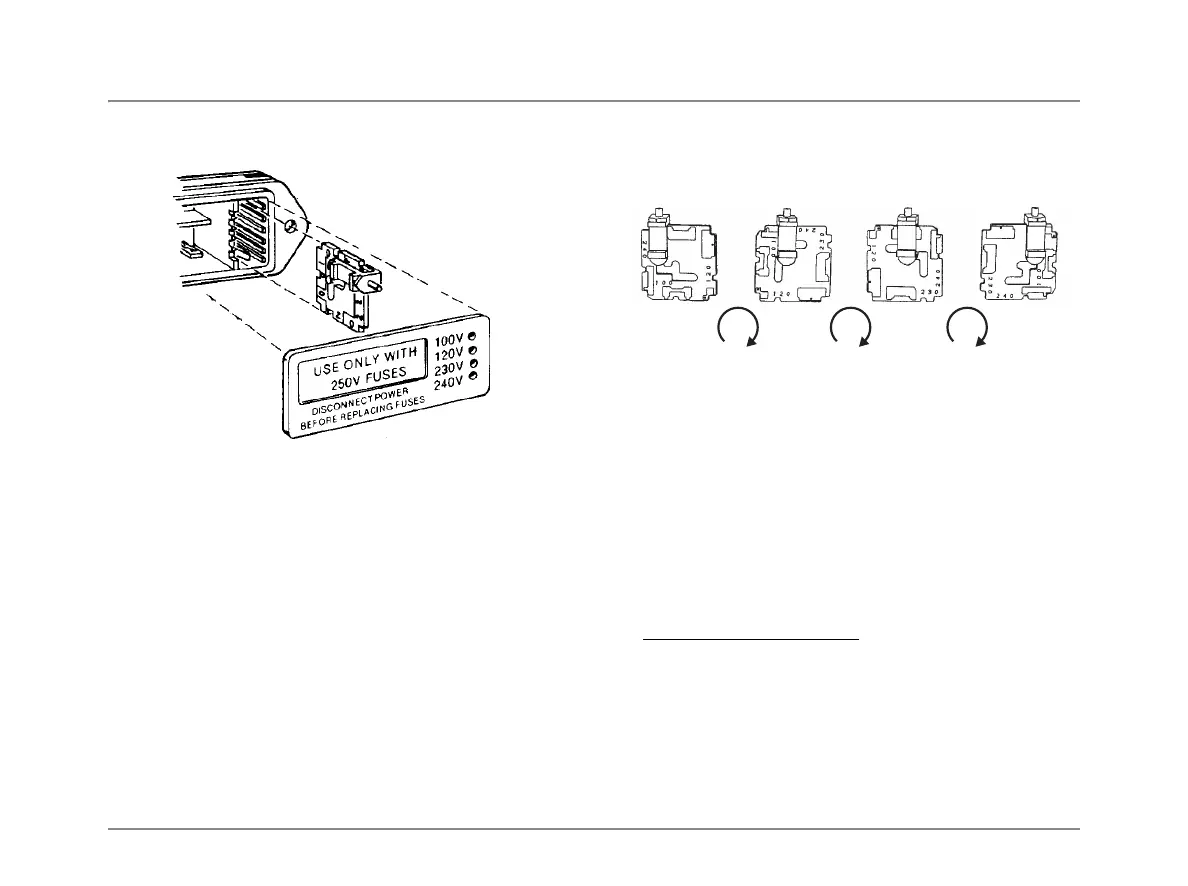

Figura 4. Cambio del voltaje de la fuente principal
de alimentación.
• Oriente la tarjeta selectora para que el voltaje deseado
en la entrada sea legible en la parte inferior, como se
muestra en la Figura 5. Luego mueva el pasador indica-
dor para señalar hacia ARRIBA, opuesto al voltaje indi-
cado. Asiente el ensamble del pasador en la muesca en
el borde del tablero.
• Inserte la tarjeta selectora de voltaje dentro de la car-
casa con el lado impreso de la tarjeta hacia el conector
de la fuente de suministro de alimentación. El borde de
la tarjeta que indica el voltaje deseado debería entrar
primero en la carcasa.
• Confirme que esté instalado el fusible o combinación
correcta de fusibles para el voltaje de entrada preten-
dido (consulte las capacidades de los fusibles marcadas
en el panel posterior del instrumento). De ser necesario,
cambie el tipo de fusible tal como se describe en la
siguiente sección.
Figura 5. Orientación del selector de tarjeta de voltaje.
• Cierre la puerta de la cubierta del módulo y verifique
que la pata del indicador muestre el voltaje deseado.
• Una vez que haya verificado que la selección del vol-
taje de la línea es correcto, conecte el cable de suminis-
tro desde una toma de fuente de alimentación al
conector del cable de suministro en el tablero posterior
del instrumento.
Información de los fusibles
El módulo de entrada de energía puede recibir dos arreglos
de fusibles, tal como se ilustra en la Figura 6.
Operación a 100/120 VCA
El arreglo de fusibles para 100/120 VCA usa un solo tipo de
fusible de fundido lento 3AG (0.25" x 1.25"). Audio Preci-
sion solamente recomienda el siguiente fusible de
reemplazo:
• 1 fusible tipo Littelfuse 313 Series, 800 mA 3AG 250 V
de fundido lento.
