APx511 B Series Hearing Instrument Analyzer: Instalación: (Sp) 21
Operación a 230/240 VCA
El arreglo de fusible 230/240 VCA usa dos fusibles 5x20
mm tipo RT aprobados por IEC. Audio Precision solamente
recomienda los siguientes fusibles de reemplazo:
• 2 fusibles de vidrio Littelfuse 213 Series, 400 mA 250
V 5x20 mm con demora de tiempo (de fundido lento)
o
• 2 fusibles de vidrio Littelfuse 218 Series, 400 mA 250
V 5x20 mm con demora de tiempo (de fundido lento).
Consulte la etiqueta en el panel posterior del instrumento
para las capacidades de corriente de los fusibles.
Cambio del arreglo de fusibles

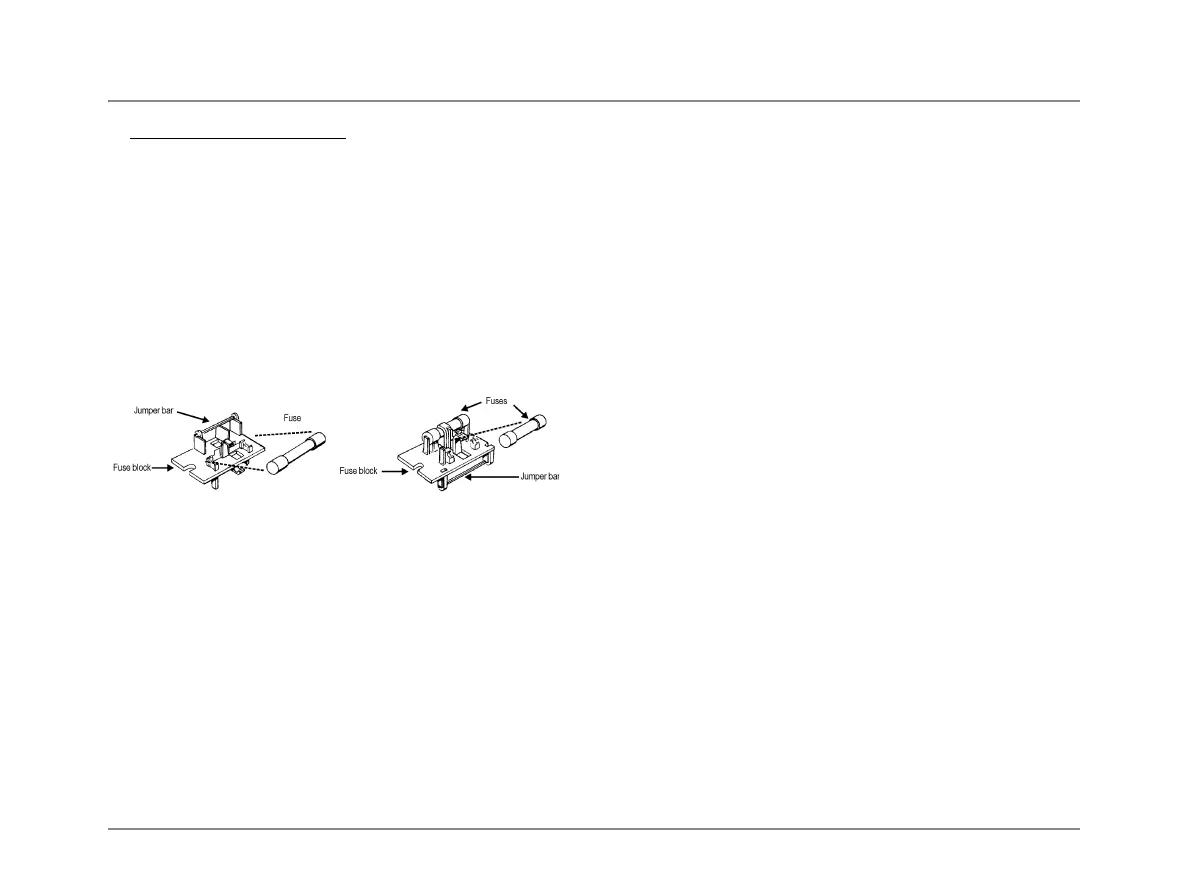

Figura 6. Orientación del bloque de fusibles para operación
con 100/120 VCA y con 230/240 VCA.
Para reemplazar un fusible o cambiar el arreglo de fusibles,
proceda de la siguiente manera:
• Extraiga el cable de alimentación desde el conector de
cable de alimentación y abra el módulo de entrada de
energía tal como se describió anteriormente.
• Use unas pinzas de punta para sacar el ensamble de fus-
ibles de la carcasa.
• Cambie o agregue los fusibles correctos según sea
necesario, consultando la Figura 6. Consulte el panel
posterior del instrumento para las capacidades correctas
de corriente eléctrica de los fusibles.
• Inserte el ensamble de fusibles en la carcasa, con el lado
del ensamble que contiene los fusibles para la configu-
ración de fusibles que desea, orientados hacia la car-
casa. Presione firmemente el ensamble de fusibles al
interior de la carcasa.
• Confirme que la selección de la línea de voltaje sea la
correcta para su voltaje de suministro y su arreglo de
fusibles.
Una vez que haya verificado que la selección del voltaje de
la línea es correcto, conecte el cable de alimentación desde
una toma de fuente de alimentación al conector del cable de
suministro en el panel posterior del instrumento.
