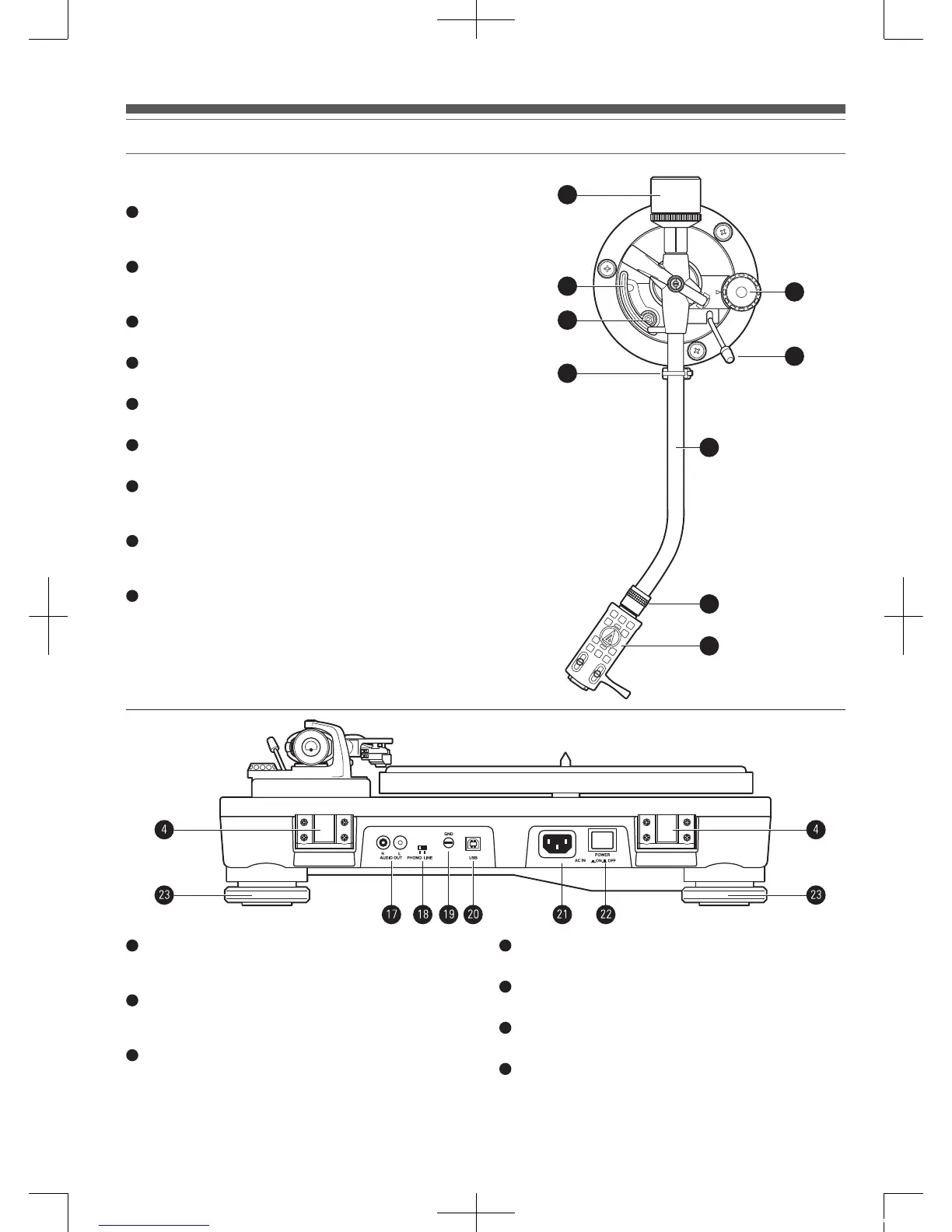

唱臂組合圖
圖2
8
唱頭蓋與唱頭
高效能的獨家AT95EX唱頭已固定在唱頭蓋上。
AT-HS10輕量化唱頭蓋能與J型唱臂完美吻合。
9
唱頭蓋鎖定環
請以逆時鐘方向(朝左)旋轉，以穩固地將插入的唱頭蓋安裝到位，
並進入鎖定位置。順時針向右旋轉一圈，則可卸下唱頭蓋。
10
唱臂
幾何造型的J型唱臂，可有效降低循軌錯誤。
11
唱臂升起
可將唱臂自唱片表面升起。
12
含鎖定夾的唱臂座
鎖定夾可用於在搬運期間固定唱臂。
13
唱臂升起調整螺絲
可用於設定唱臂上升幅度。
14
唱臂上升控制桿
可控制唱臂上升的動作。（備註：上升機制採用液壓式設計以減緩
唱臂下降速度。）
15
抗滑控制
可對唱臂施加少量的向外力，以抵銷唱片轉動時，唱臂朝唱片中央
處往內移動的傾向。
16
重錘
用於平衡唱臂，以及提供與調整唱針適當的針壓。
後視圖
圖3
17
RCA立體聲類比輸出
使用此端子，連接搭配隨附接地線使用之RCA立體聲導線，
將訊號輸入至擴大機的PHONO或LINE端子。
18
前級擴大機切換鈕
搭配有磁性PHONO輸入的擴大機使用本唱盤時，可允許繞過
內建立體聲PHONO前級擴大機。
19
接地端子
使用此接地端子連接RCA導線的接地。
20
USB輸出
使用此輸出端子將唱盤連接到您電腦的USB輸入埠。
21
AC電源插座
連接本機隨附的電源線。
22
開/關
使用此開關來開啟/關閉唱盤電源。
23
可調整水平的腳座
旋轉腳座可調整水平。
11
12
13
16
8
9
10
14
15
