A2201Q/A2301Q/A2401Q/A26OlQlA28OlQXlA320
-.-_ ..--.“_._..“^_ .
m---
_---_-----___-__________________________-----
./a
1Q
. . I-, ._“~.
_________________
SUB WOOFER
4-8 OHM
0 LEFT 0
0 RIGHT 0
LEFT SPEAKER RIGHT SPEAKER
4-8 OHM 4-8 OHM
i + : INDUCTOR LOW PASS FILTER
: --I i- : CAPACITOR HIGH PASS FILTER
I_________--___-._______________________---.----------.----~---------~------~--,

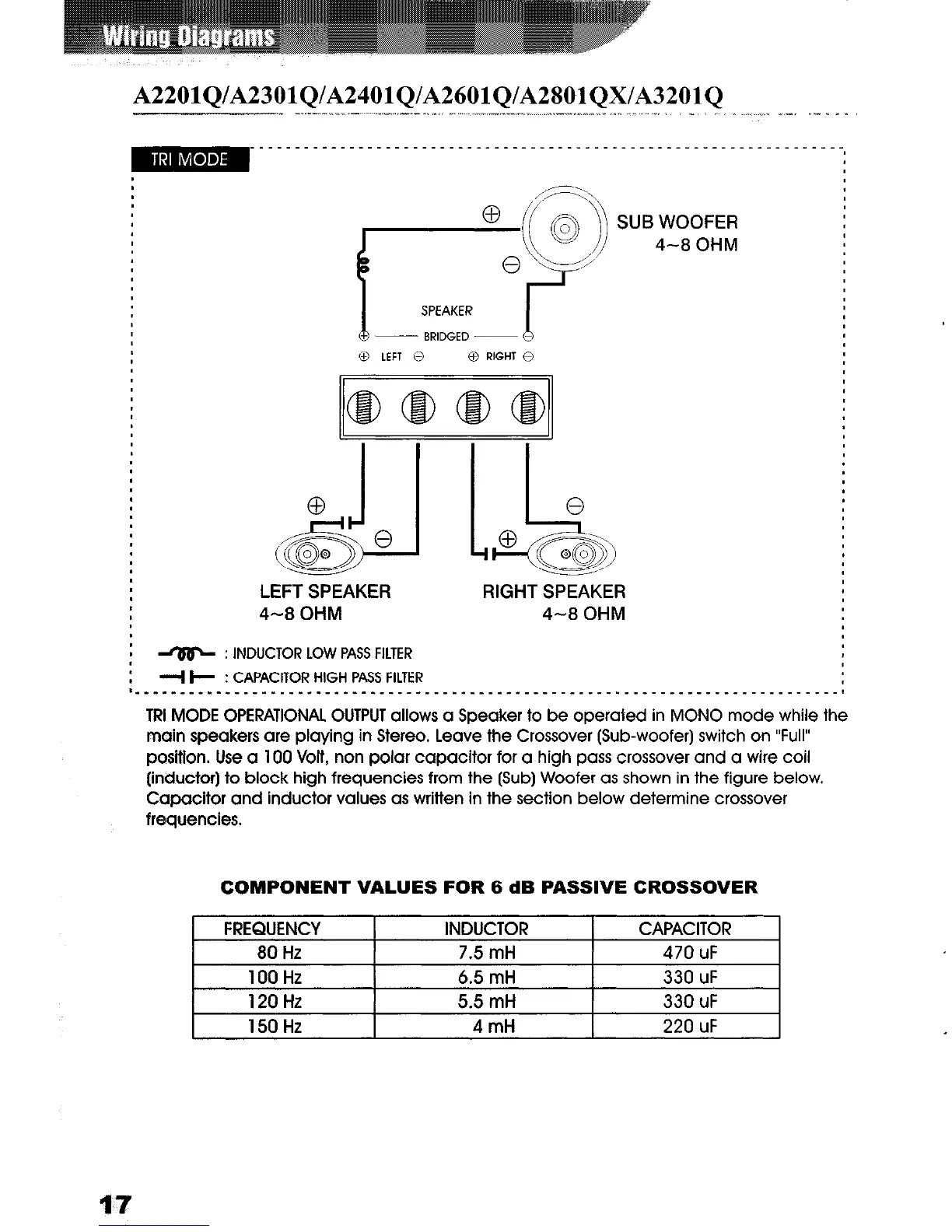

TRI MODE OPERATIONAL OUTPUT allows a Speaker to be operated in MONO mode while the
main speakers are playing in Stereo. Leave the Crossover (Sub-woofer) switch on “Full”
position. Use a 100 Volt, non polar capacitor for a high pass crossover and a wire coil
(inductor) to block high frequencies from the (Sub) Woofer as shown in the figure below.
Capacitor and inductor values as written in the section below determine crossover
frequencies.
COMPONENT VALUES FOR 6 dB PASSIVE CROSSOVER
FREQUENCY INDUCTOR
80 Hz 7.5 mH
100 Hz 6.5 mH
CAPACITOR
470 UF
330 UF
120 Hz 5.5 mH 330 UF
150 Hz 4mH 220 UF
I
BRIDGED
4-8 OHM
@----I
8 CHl 0
CHI
2-8
CH3
2-8
17
