4

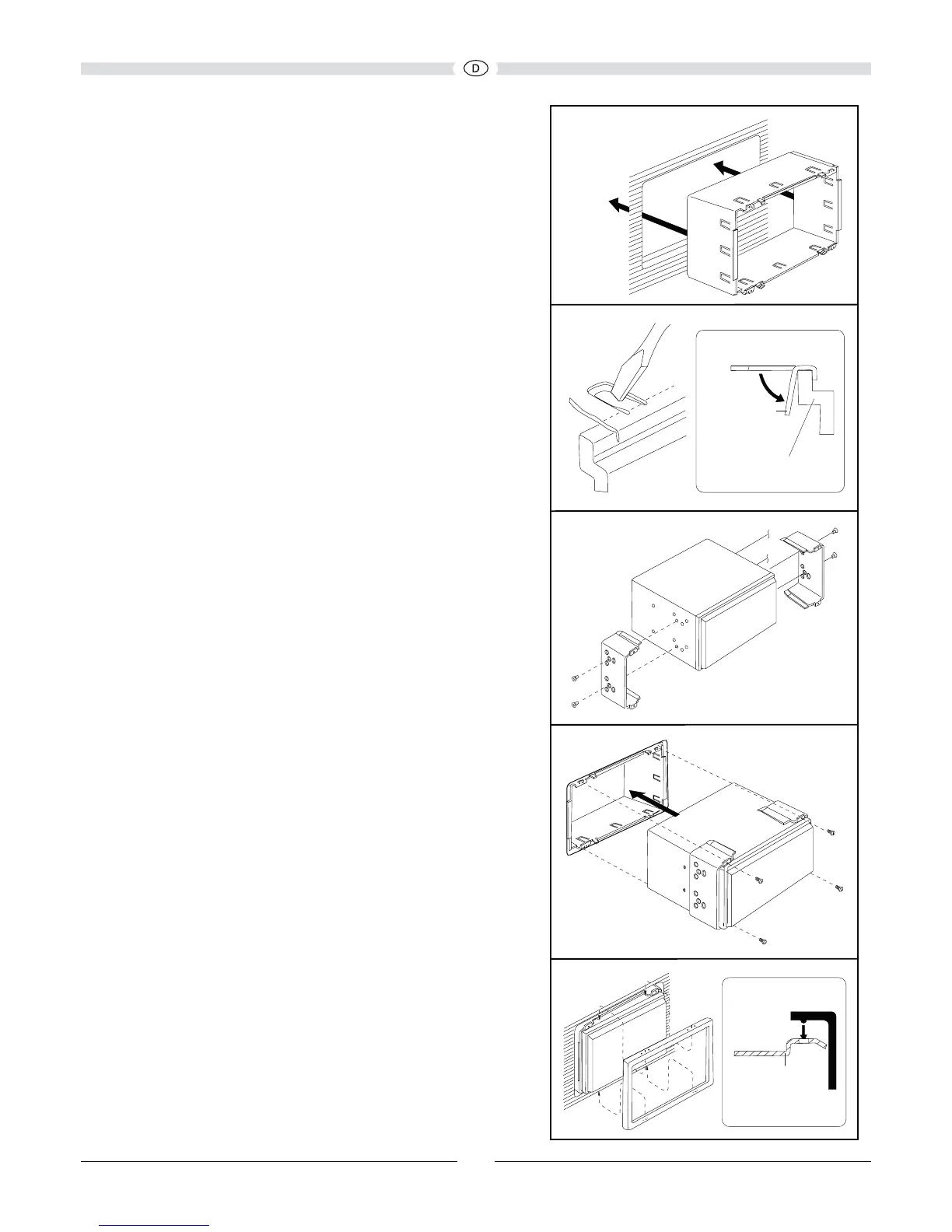

Installation unter Verwendung des
Montagerahmens
1. Montage des Montagerahmens in das Armaturenbrett.
a. Montieren Sie wenn nötig den Adapter (nicht im Lieferumfang
enthalten).
b. Montieren Sie den Montagerahmen in das Armaturenbrett oder
ggf. in einen Adapter (verwenden Sie dazu ausschließlich die
mitgelieferten Schrauben). Drücken Sie das Gehäuse nicht
gewaltsam in die Öffnung, und achten Sie darauf, dass es sich nicht
verbiegt oder verformt
.
ACHTUNG! Schließen Sie das Gerät nur an eine Stromquelle mit
12 Volt an und stellen Sie dabei eine ordnungsgemäße Erdung
sicher.
F2EHQXQWHQXQGVHLWOLFKDP*HKlXVHEH¿QGHQVLFK0HWDOOODVFKHQ
Wenn das Gehäuse vollständig in die Öffnung des Armaturenbretts
geschoben wurde, biegen Sie so viele Laschen wie erforderlich nach
außen, damit das Gehäuse fest im Armaturenbrett sitzt.
2. Verwenden Sie die mitgelieferten M5x6 Schrauben, um die
Befestigungsbügel unter Verwendung der im Diagramm gezeigten
Löcher an beiden Seiten des Radios zu befestigen.
Verwenden Sie keine anderen Schrauben.
3. Halten Sie das Radio vor die Öffnung im Armaturenbrett, sodass die
Verkabelung durch das Armaturenbrett geführt werden kann
4. Nehmen Sie die Verkabelung wie im Anschlussdiagramm dargestellt
vor. Schließen Sie dann das gelöste Batteriekabel wieder an. Ist kein
ACC-Anschluss (Zündleitung) verfügbar, schließen Sie das ACC-Kabel
mit einem Schalter an die Stromversorgung an.
ACHTUNG! Achten Sie darauf, dass die Fahrzeugverkabelung nicht
beschädigt wird.
5. Nachdem Sie alle Kabel angeschlossen haben, schalten Sie das Gerät
ein, um sicherzustellen, dass es betriebsbereit ist. Beachten Sie dabei,
dass dieZündung eingeschaltet sein muss. Kann das Gerät nicht
eingeschaltet werden, überprüfen Sie die Verkabelung, bis Sie den
Fehler gefunden haben. Sobald das Gerät betriebsbereit ist, schalten
Sie die Zündung aus und montieren das Chassis.
a. Schließen Sie den Kabeladapter an den vorhandenen Kabelbaum an.
b. Schließen Sie das Antennenkabel an.
c. Schieben Sie das Radio vorsichtig in den Montagerahmen,
und achten Sie darauf, dass die richtige Seite nach oben zeigt.
Verwenden Sie die mitgelieferten Schrauben, um das Radio am
Montagerahmen zu befestigen.
Verwendung der Zierblende
,P/LHIHUXPIDQJLVWHLQH=LHUEOHQGHHQWKDOWHQXPGLH0RQWDJHÀH[LELOLWlW
zu erhöhen. Der Receiver passt in das Armaturenbrett der meisten
Importfahrzeuge, ohne das Armaturenbrett bzw. den Einbauschacht
zu verändern. Das Armaturenbrett mancher Fahrzeuge für den US-
amerikanischen Markt ist für ein DIN-Doppelgehäuse geeignet, jedoch bleibt
nach dem Einbau zwischen dem Radio unddem Armaturenbrett ein kleiner
Spalt. Verwenden Sie in diesem Fall die passende Zierblende, um einen
möglichen Spalt zu verdecken.
HINWEIS: Für den ordnungsgemäßen Betrieb des CD/DVD-Players
muss das Chassis waagerecht mit einer maximalen Abweichung
von 30° montiert werden. Achten Sie darauf, dass dieser Richtwert
eingehalten wird.
DASHBOARD
TAB
Step 1-b
Step 1-c
Step 2
Step 5-c
MOUNTING
SLEEVE
TRIM RING
