4
DIE EIGENSCHAFTEN:
LR 435, LR 435 XR: 4 Kanal Endstufen, compakt mit excellenten Musikalischen Qualitäten:
Der Aufbau:
Die Vorstufen-Sektion besteht aus zwei Differential Complementär-Stufen.
Die Endstufen bestehen aus rein Complementär-symetrisch invertierten, 3-fach Endtransistoren,
mit einer Eingangs-Strom Kapazität gleich 15 A.
Das Ergebniss ist eine sehr hohe Energyreserve (PWM Netzteil mit MOSFET).

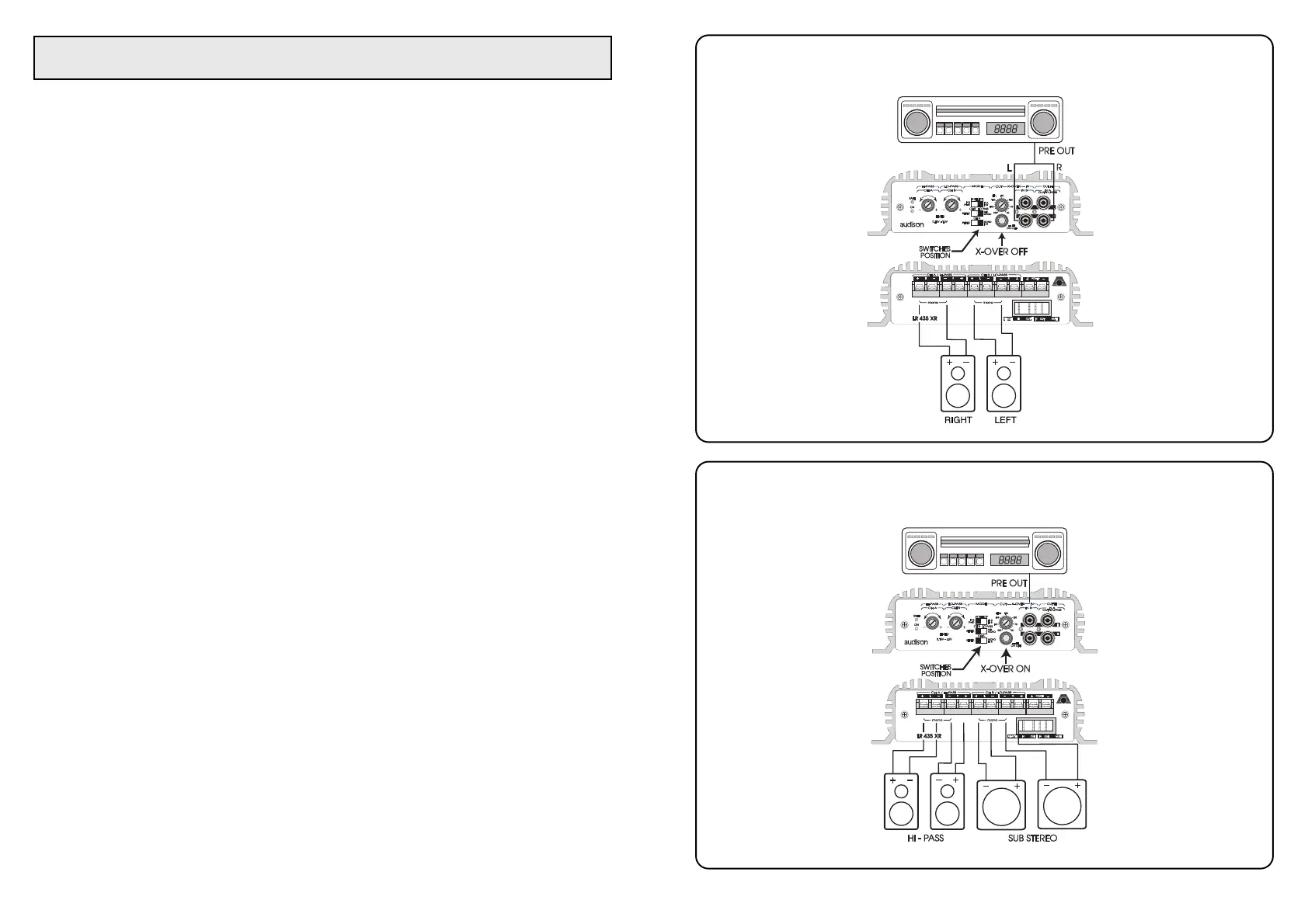

LR 435: 4 Kanal mit Einfach bzw Doppeleingang; 4, 3 und
2 Kanal Funktion.
LR 435 XR: 4 Kanal, Einfach bzw Doppeleingang; 4, 3 und 2 Kanal fähig, mit elektr.
Weiche und linearer Einstellmöglichkeit.
(40 Hz - 220 Hz) ABSCHALTBAR. HI-PASS / BY-PASS Ausgang 4, 3 und 2
Kanäle ohne FrequenzWeiche oder 2 Kanal für HI-PASS und Sub. Stereo/Mono
mit FrequenzWeiche.
WICHTIGE HINWEISE:
· Netzteil Voltage: 12 Vcc negativ auf Masse.
· Der Einbauort soll trocken und TemperaturStabil sein (0° C - 55° C).
EINBAU:
Für die Montage der Endstufen sind 4 stk. Plastik Schutzkappen für die Schrauben vorgesehen.
Zur Musikalischen Perfektion empfehlen wir, audison cable anzuwenden: Power cable, Signal
cable, LS cable, chinch stecker sowie Sicherungsblöcke.
WARNU NG:
· Eingang: Falls das Massekabel des Autoradios nicht auf der Karosseriemasse liegt dann muss
das Masse-Kabel von der Endstufe auf das Autoradio-Chassis gelegt werden.
·Output: Nie den Ausgang auf gemeinsame Masse legen. Achten Sie darauf, das passive
Frequenzweichen nie eine gemeinsame Masse haben.
·Abstimmung: Bei der "gain" Abstimmung Empfehlen wir den Volume Regler des Autoradios
auf volle Lautstärke zu stellen und den Gain-Regler der Endstufe so weit zu öffnen bis der Klang
optimal eingestellt ist. Bei auftreten von Verzerrungen kann es auch am Autoradio liegen, bitte
dann die Lautstärke (Volume) reduzieren (leiser stellen und den Endstufen Empfindlichkeits
regler (GAIN) einstellen.
