Auping K2 - Anschließen des Kopfbereichsmotors; Befestigung der Fernbedienung; Positionierung der Aufstellfüße

3. Befestigen Sie den Oberschenkelmotor
(151748) mit Hilfe von Schraube und
Sicherungsbolzen an der Unterseite der
Unterfederung - wie auf den Abbildungen
angegeben.
4. Schliessen Sie den Rückenmotor an.
(Anschluss nr. 4 an der Steuerbox).
5. Schliessen Sie den Oberschenkelmotors an
(Anschlussstelle 1 an der Steuerbox).
6. Stecken Sie den Stecker der
Fernbedienung in Anschlussstelle 2 an der
Steuerbox.
7. Schliessen Sie den Motor für die
Nackenstütze an (Anschluss 3 an der
Steuerbox).
8. Fixieren Sie die Leitungen unter der
Zugentlastung an der Steuerbox.
9. Schliessen Sie die Steuerbox an. (Stecker
in die Wandsteckdose.)
3.3 Anschließen des Kopf bereichsmotors
Schließen Sie das Spiralkabel des vormon-
tierten Kopfbereichsmotors an die Buchse an
der Seite des Elektromotors für den Rücken-
und Fußbereich an. Führen Sie das Kabel über
das Querrohr des Verstellmechanismus für
den Rückenbereich, damit sich das Kabel
problemlos mit dem Rückenbereich mitbewe-
gen kann.

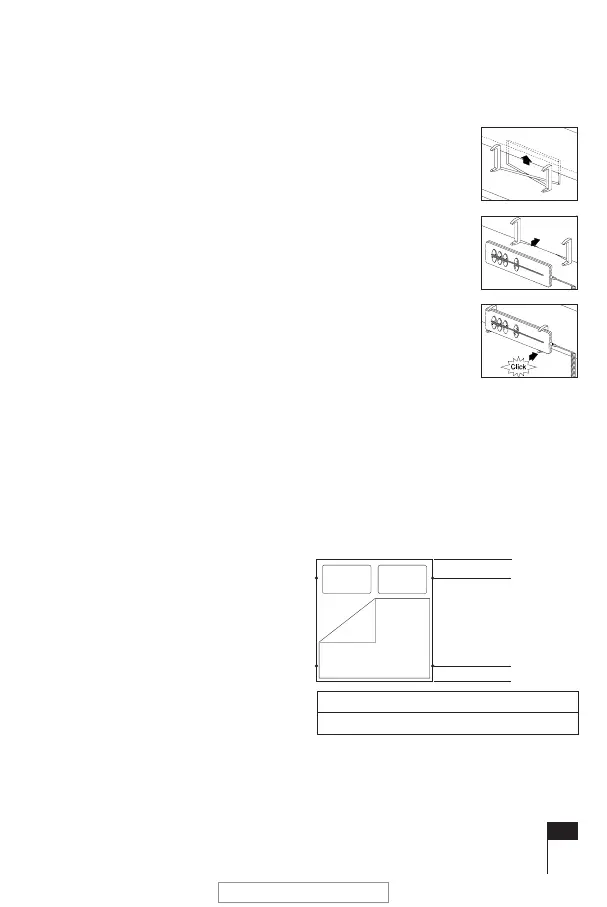

3.4 Befestigung der Fernbedienung
• Zur Anbringung der
Fernbedienung an Auping
Auronde, Auping Next
oder anderen Bettmodel-
len.
• Platzieren Sie die
Klemme an der Unter-
seite der Umrandung
(siehe Abb. 4).
• Klicken Sie die Fern-
bedienung in die
Klemme ein.
3.5 Positionierung der Aufstellfüße
Die Aufstellfüße müssen unbedingt korrekt
montiert werden, damit die Gewichtsverteilung
stimmt. Das bedeutet, dass die
Untersetzbeine in den in der Abbildung
dargestellten Abständen angebracht werden
müssen (Draufsicht des Bettes):
D35
fig. 4
Hoofdeind (HE)
Voeteneind (VE)
Lengte 190/200 cm: HE 20 cm VE 25 cm
Lengte 210/220 cm: HE 30 cm VE 25 cm
