NL5
4. Steek de stekker van de rugmotor in de
besturingskast bij het aansluitpunt aan de
zijkant (aansluitpunt 4).
5. Steek de stekker van de bovenbeenmotor
in de besturingskast bij aansluitpunt 1.
6. Steek de stekker van de handset in de bes-
turingskast bij aansluitpunt 2.
7. Steek de stekker van de hoofdsteunmotor
in de besturingskast bij aansluitpunt 3.
8. Zet de snoeren vast onder de trekontlasting
op de besturingskast.
9. Steek de stekker van de besturingskast in
de wandcontactdoos.
3.3 Aansluiten hoofdsteunmotor
Sluit de gespiraliseerde kabel van de voorge-
monteerde hoofdsteunmotor
aan op de zijkant van de elektromotor rugdeel
en voeteneinde.
Leid de kabel over de dwarsbuis van het
verstelmechanisme van het rugdeel. De kabel
krijgt dan de ruimte om optimaal met het
rugdeel mee te bewegen.
3.4 Bevestigen van de afstandsbediening
• Voor het eenvoudig
bevestigen van de
afstandsbediening aan
de Auping Auronde en
Next of andere bed-
modellen.
• Plaats de klem aan de
onderkant van het zij-
paneel van de om-
randing (zie fig. 4).
• Click de afstands-
bediening in de klem.

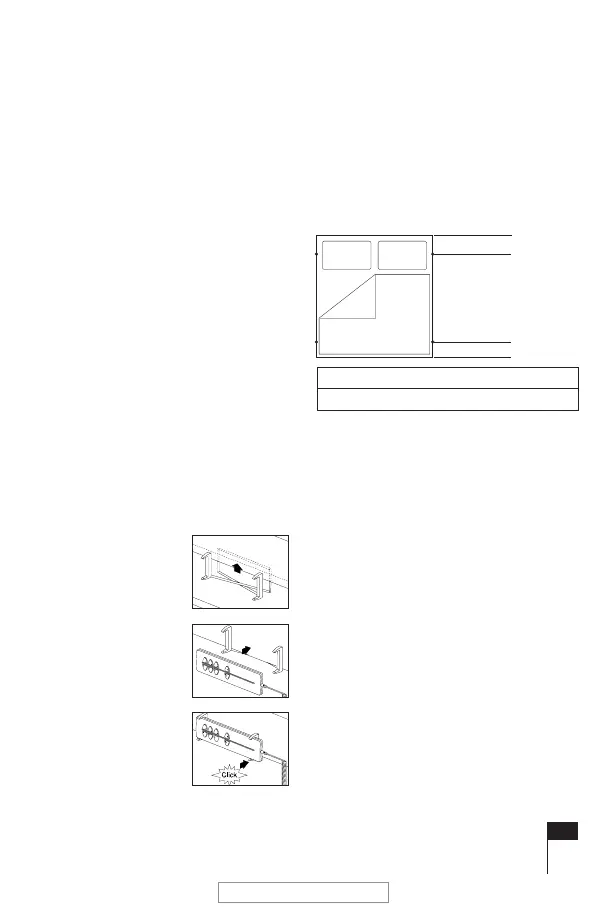

3.5 Positie van de poten
Voor een juiste gewichtsverdeling is het van
groot belang dat de onderzetpoten op de
juiste wijze worden gemonteerd.
Dit betekent dat de onderzetpoten op de
afstanden geplaatst moeten worden volgens
de afbeelding (bovenaanzicht van het bed):
fig. 4
Hoofdeind (HE)
Voeteneind (VE)
Lengte 190/200 cm: HE 20 cm VE 25 cm
Lengte 210/220 cm: HE 30 cm VE 25 cm
