4. Introduzca el conector del motor de la zona
dorsal en la conexión correspondiente en el
lateral de la caja de control (borne 4).
5. Introduzca el conector del motor de la zona
de los muslos en el borne 1 de la caja de
control.
6. Introduzca el conector del mando en el
borne 2 de la caja de control.
7. Introduzca el conector del motor de la zona
cervical en el borne 3 de la caja de control.
8. Fije los cables al protector contra tensado
situado en la caja de control.
9. Conecte el enchufe de la caja de control a
una toma de red.
3.3 Conexión del motor de cervicales
Conecte el cable flexible helicoidal del motor
de cervicales premontado al lateral del motor
eléctrico de las secciones de espalda y de
pies. Pase el cable por encima del tubo trans-
versal del mecanismo de regulación de la sec-
ción de espalda, dejando el cable lo bastante
largo para que pueda seguir el movimiento de
dicha sección.

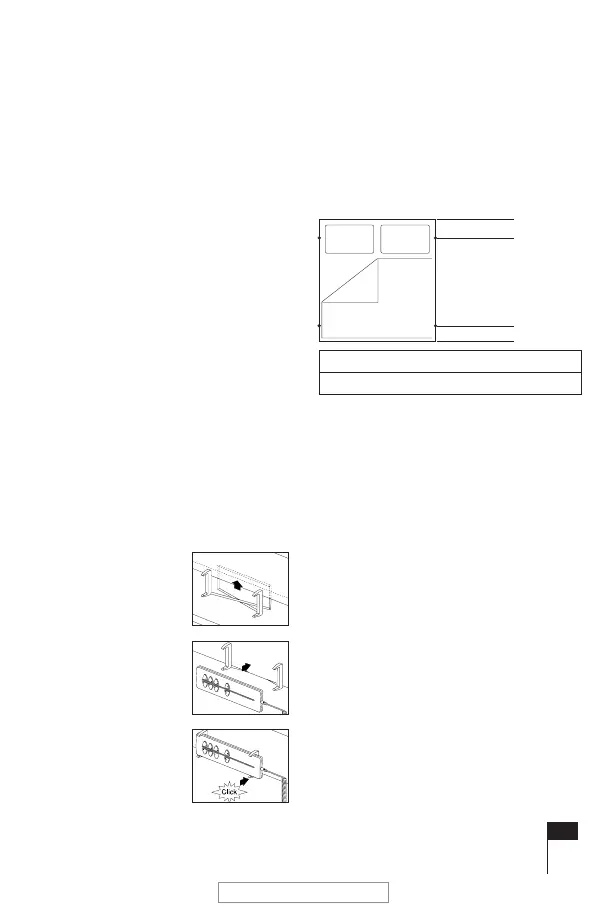

3.4 Enganchar el mando a distancia
• Para engenchar el
mando a distancia al
armazón del Auping
Auronde y Next u otro
modelo de cama.
• Coloque los enganches
por debajo del armazón
(ver fig. 4).
• Enganche el mando con
un “click”.
3.5 Posición de las patas
La correcta colocación de las patas es esen-
cial para una correcta distribución del peso.
Estos significa que los soportes deben colo-
carse respetando las distancias indicadas en
la imagen (vista superior de la cama):
ES65
fig. 4
Hoofdeind (HE)
Voeteneind (VE)
Lengte 190/200 cm: HE 20 cm VE 25 cm
Lengte 210/220 cm: HE 30 cm VE 25 cm
