FRANÇAIS
46/78
6.3 - RACCORDEMENTS ELECTRIQUES
Le raccordement électrique de «U-GO»
est relativement simple mais en cas de doute contacter un atelier
spécialisé ou à un atelier autorisé AUTOCLIMA.
On peut choisir entre trois modalités de raccordement:
- à la prise de courant prédisposée pour les appareils type machines à café, bouilloires à eau, etc.
(normalement option du véhicule); dans le cas où elle soit présente, vérifier qu’elle ait un débit en courant
adéquat à l’absorption et dans tous les cas >22A.
- aux points d’alimentation et masse que dans la plupart des véhicules sont présents en cabine (normalement
derrière le tableau de bord côté passager dans la zone relais et fusibles); cette solution a l’avantage d’avoir
l’alimentation de «U-GO»
toujours prête.
- directement à la batterie du véhicule; cette solution a l’avantage de ne devoir rien démonter à l’intérieur de la
cabine mais on aura une rallonge qui devra arriver à alimenter «U-GO»
en cabine.
Dans le cas où l’on doive déplacer «U-GO»
d’un premier véhicule à un second il est possible, pour le
raccordement électrique, que l’on nécessite d’une bride (G.1) pour ne pas devoir démonter celle déjà raccordée
sur le premier véhicule. A ce propos contacter AUTOCLIMA.

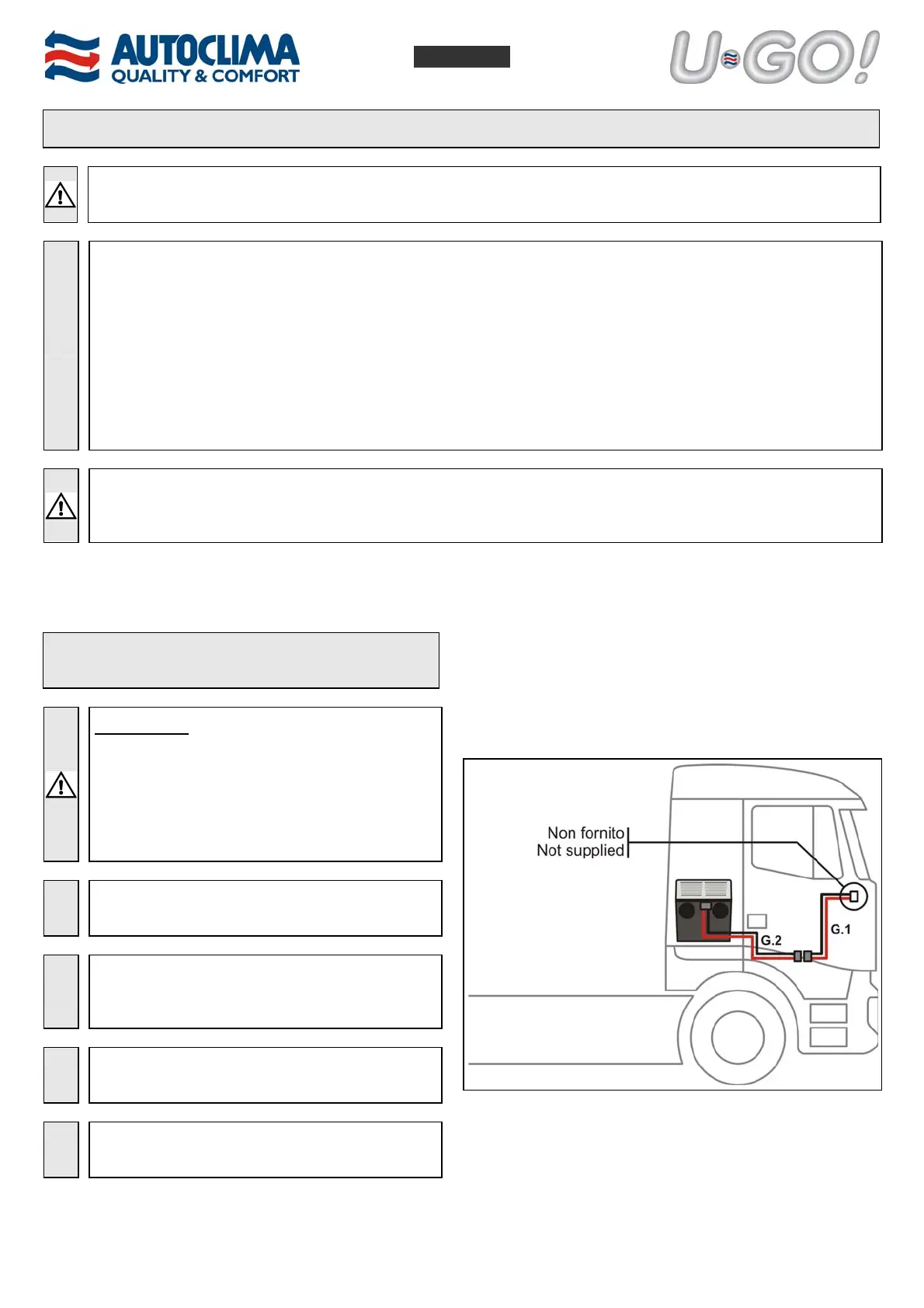

Modalité de raccordement à la prise de courant
prévue pour les appareils:
ATTENTION:
dans le cas où soit présente la
prise de courant, vérifier qu’elle ait un débit en
courant adéquat à l’absorption et dans tous
les cas >22A.
La contrepartie de la prise n’est pas fournie avec
«U-GO»
(contacter le service d’assistance du
constructeur du véhicule).
1
Couper et éliminer les œillets aux bornes des
câbles rouge et noir de la bride (G.1).
2
Raccorder la contrepartie acquise aux câbles
rouge et noir de la bride (G.1) à la place des
œillets éliminés.
2
Raccorder la contrepartie de la bride (G.1) à la
prise de courant prévue.
4
Raccorder la rallonge (G.2) à la bride (G.1) et à
«U-GO»
.
